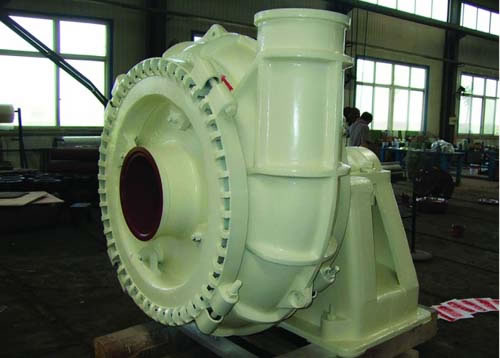

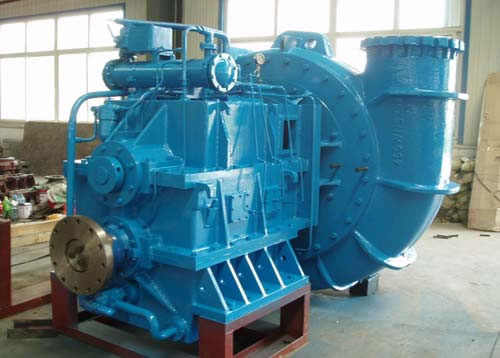

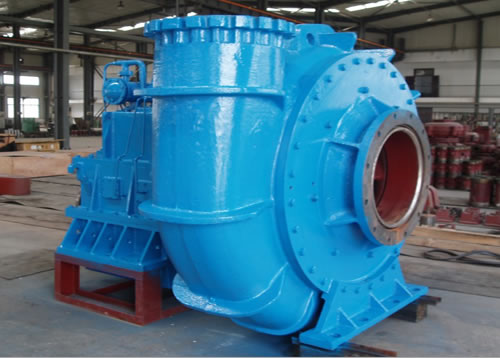

DG Series bomba de dragado, China bomba de dragado de grava y arena Extracción

Descripción

Diámetro: 100-12000mm
Capacidad: 60-30000m3 / h
Cabeza: 10-120m
Slurry Pumps

Delin Maquinaria está especializada en la fabricación de bombas de lodos, bombas de desulfuración y bombas de dragado en China. La designación de la Dirección General de la bomba de dragado serie está basada en encuestas sobre la bomba de dragado usados a nivel nacional y en el extranjero. Hemos llevado a cabo una gran cantidad de análisis estadístico en las bombas de dragado o bombas de lodos. La adopción de diferentes métodos de diseño de avance y software asistente informático diseño, se trata de una nueva bomba de dragado serie DG marca, solicitado en alta mar o dragado de la costa, incluyendo la extracción de arena y grava, o lodos que transportan. Estas bombas de dragado serie DG cuentan con un excelente rendimiento, diseño de la estructura excepcional, facilidad de mantenimiento y larga vida útil, etc.

Características de la bomba Rastra

1. bombas de dragado serie DG son de una sola etapa, única aspiración, estructura horizontal. De acuerdo a la presión de descarga, se clasifican en dos categorías: bomba de carcasa única y bomba de carcasa doble.
2. El diseño de doble carcasa mejora la fiabilidad de seguridad. Si forro voluta se está acercando a ser llevado a cabo, o se separan, no habrá fugas de agua dentro de la casa de la bomba. Individual bomba de dragado carcasa es de peso ligero y pequeño volumen. Todas nuestras bombas de dragado de la serie DG puede sumidero. La profundidad de sumersión puede cumplir diversos requisitos. Rodamientos utilizan marcas nacionales o extranjeras famosas. Esta serie de bomba de dragado tiene mucho apuros de tiempo de trabajo libre. 3. DG bomba de dragado serie utiliza la estructura de desmontaje frontal, y es fácil de detener, desmontar y reparar. Los diferentes componentes tienen herramientas especiales de desmantelamiento.
4. Nuestra bomba de dragado adopta rosca estándar para la conexión del impulsor y el eje, y equipado con la eliminación del anillo de pistón para la facilidad de montaje del impulsor.

Cuadro de selección

Curva de rendimiento (sólo para la selección primaria)

Curva de rendimiento II (sólo para la selección primaria)
Slurry Pumps

Patameter performático

Escribe	Cpacity (Q)	Head (H)	Velocidad (n)	Eficiencia Max	NPSH	Diámetro de entrada	Diámetro de salida	Max. Tamaño de partícula	Peso
Escribe	m³ / h	m	r / min.	%	m	(mm)	(mm)	(mm)	(kg)
DG150 × 100-D	36-252	3,5-51	600-1400	30-50	02.05 a 03.05	150	100	82	460
DG200 × 150-E	137-576	10-48	800-1400	50-60	3-4,5	200	150	127	1120
DG250 × 200-S	216-979	13-50	500-1000	45-65	3-7,5	250	200	178	2285
DG300 × 250-G	360-1512	11-58	400-850	50-70	2-4,5	300	250	220	4450
DG350 × 300-G	504-3168	6-66	300-700	60-68	2-8	350	300	240	5400
DG450 × 400-T	864-3816	9-48	250-500	60-72	3.6	450	400	254	10800
DG250 × 200H-S	396-1296	10-80	500-950	60-72	2-5	250	200	180	3188
DG300 × 250H-T	612-2232	28-78	350-700	60-72	2-8	300	250	210	4638
DG400 × 350H-TU	720-3600	20-72	300-500	60-72	3.6	400	350	230	12250
DG250X200L	340 hasta 870	10-45	900	65-70	& lt; 4	250	200	178	2500
DG250X200MS	520-1000	38-65	850	70-74	& lt; 4	250	200	180	3000
DG300X250L	500-950	10-42	700	65-68	& lt; 4	300	250	220	3000
DG350X300L	700-2400	10-38	650	74-78	& lt; 4	350	300	241	6000
DG350X250M	500-1500	35-68	600	74-78	& lt; 4	350	250	220	3513
DG450X300M	900-2500	40-70	550	76-80	& lt; 4	450	300	241	3513
DG450X350M	1200-3500	40-70	550	71-75	& lt; 4	450	350	245	7300
DG500X450L	1200-3800	10-43	48	78-80	& lt; 4	500	450	354	7850
DG600X450MS	1500-4200	40-76	500	80	& lt; 4	600	450	354	7950
DG650X550L	1800-5500	10-48	420	83	& lt; 4	650	550	300	8000
DG650X500MS	2000-6000	35-73	440	85	& lt; 4	650	550	250	11300
DG700X600MS	2500-8000	30-76	470	85	& lt; 4	700	600	220	30000
DG760X700MS	2.800-10.000	30-76	380	81	& lt; 4	760	700	280	45000
DG800X700L	3000-8500	10-43	380	81	& lt; 4	800	700	280	23000
DG800X750MS	5500-14000	34-74	349	81	& lt; 4	800	750	290	55000
DG900X800L	4000-13.000	10-40	280	85	& lt; 4	900	800	300	23000
DG900X850MS	7000-17000	34-74	330	85	& lt; 4	900	850	320	65000
DG1000X900MS	8000 a 20.000	34-74	175	85	& lt; 4	1000	900	340	80000
DG1050X950L	7500-17000	10-38	258	85	& lt; 4	1050	950	345	95000
DG1200X1000MS	8000-28000	24-75	290	85-87	& lt; 4	1200	1000	350	121000

Dimensión de instalación
Escribe Contorno Dimensión
LA B C D E F G D1 E1 G1 H Y YO N-d L M N
DG150X100-D 1006 492 432 213 38 75 289 - - - 54 164 sesenta y cinco 4-Ф22 330 203 260
DG200X150-E 1286 622 546 257 54 83 365 - - - 75 222 80 4-Ф29 392 295 352
DG250X200-S 1720 920 760 - - - - 640 70 780 90 280 120 4-Ф35 378 330 416
DG300X250-G 2010 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 473 368 522
DG350X300-G 2096 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 502 424 610
DG450X400-T 2320 1150 900 - - - - 880 80 1040 125 350 150 4-Ф48 538 439 692
DG250X200H-S 1774 920 760 - - - - 640 70 780 90 280 120 4-Ф35 455 330 475
DG300X400H-T 2062 1219 851 - - - - 749 64 876 152 356 140 4-Ф41 496 400 605
DG400X350H-TU 2367 1460 1200 - - - - 860 95 1050 150 350 150 4-Ф70 649 448 765
Escribe Dimensión del esquema Peso (kg)
LA B C D E F H M L
DG350X250M 1691 614 752 737 711 288 400 670 344 3515
DG450X300M 2279 640 860 852 862 360 500 787 416 7000
DG600X450M 2670 850 700 940 955 405 475 875 483 7850
DG650X500M 2313 800 1207 1060 1090 533 700 950 520 8000
Escribe Dimensión del esquema Peso (kg)
LA B C D F H H1 M L W1 W2
DG700X600MS 3121 580 1377 1390 706 600 800 1230 580 1550 1400 30000
DG700X650MS 3175 1000 1400 1410 720 600 495 1300 623 1700 1500 40000
DG760X700MS 3788 1250 1 mil setecientos ochenta y uno 1618 693 735 885 1480 786 1985 1839 51000
DG800X750MS 3164 1172 1787 1710 840 760 550 1710 695 2050 1800 50000
DG1000X900MS 4013 1450 2160 2055 889 793 1150 1770 955 2450 2250 90000
DG1200X1000MS 4735 1745 2545 2340 992 935 1130 1865 1188 2915 2627 140000
Escribe Dimensión del esquema Peso (kg)
LA B C D F H H1 M L W1 W2
DG700X600M 2923 775 1088 1120 455 530 803 1050 635 1055 1160 15000
DG760X700M 3003 1011 1346 1278 621 530 530 1200 685 1466 1608 21000
DG800X750M 3164 1172 1498 1317 546 550 - 1518 694 1370 1541 25000
DG1000X900MS 34013 1450 1840 1900 682.5 735 735 1750 955 2050 2230 46000

Escribe	Contorno Dimensión
Escribe	LA	B	C	D	E	F	G	D1	E1	G1	H	Y	YO	N-d	L	M	N
DG150X100-D	1006	492	432	213	38	75	289	-	-	-	54	164	sesenta y cinco	4-Ф22	330	203	260
DG200X150-E	1286	622	546	257	54	83	365	-	-	-	75	222	80	4-Ф29	392	295	352
DG250X200-S	1720	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	378	330	416
DG300X250-G	2010	1207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	473	368	522
DG350X300-G	2096	1207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	502	424	610
DG450X400-T	2320	1150	900	-	-	-	-	880	80	1040	125	350	150	4-Ф48	538	439	692
DG250X200H-S	1774	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	455	330	475
DG300X400H-T	2062	1219	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	496	400	605
DG400X350H-TU	2367	1460	1200	-	-	-	-	860	95	1050	150	350	150	4-Ф70	649	448	765

Escribe	Dimensión del esquema									Peso (kg)
Escribe	LA	B	C	D	E	F	H	M	L	Peso (kg)
DG350X250M	1691	614	752	737	711	288	400	670	344	3515
DG450X300M	2279	640	860	852	862	360	500	787	416	7000
DG600X450M	2670	850	700	940	955	405	475	875	483	7850
DG650X500M	2313	800	1207	1060	1090	533	700	950	520	8000

Bomba DG Serie Dragado

Curva de rendimiento (sólo para la selección primaria)
