Bomba de sumidero de lechada, Bomba de sumidero vertical en China

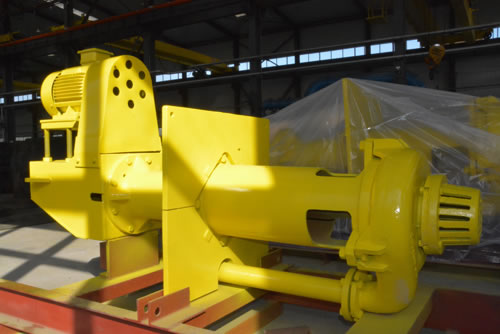

DV (R) Series de sumidero Bomba de lodos

Descripción

Diámetro: 40-300mm
Capacidad: 12-1267m3 / h
Cabeza: 4-40m

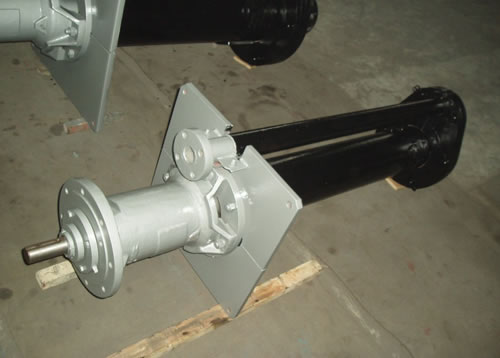

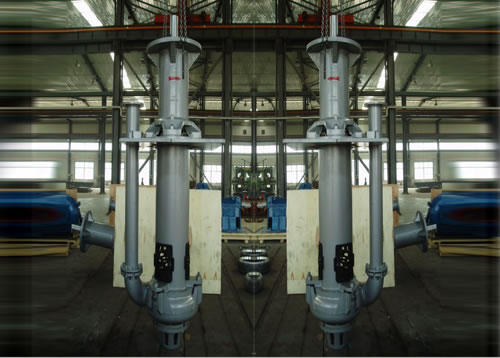

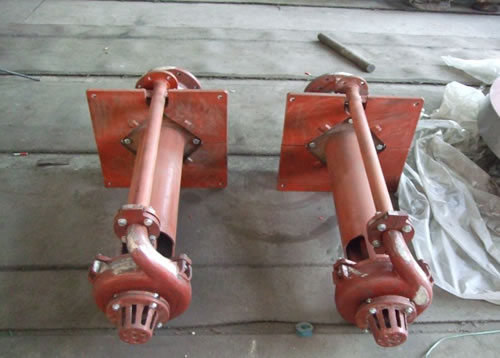

Ofrecemos varias soluciones de bombeo en China. Las bombas de lodos sumidero están diseñados para el tipo voladizo vertical con carcasa individual, doble aspiración y diseño de impulsor semiabierto. El impulsor está hecha de aleación de alto cromo o de goma. La brecha entre el impulsor y el revestimiento es ajustable, para asegurar el funcionamiento de alta eficiencia. Esta serie de bombas de lodos sumidero no necesita ningún sello del eje, y las partes húmedas de las bombas están hechas de caucho y las partes en contacto con el lodo se alinean con caucho. La bomba de sumidero vertical puede ser utilizado para entregar lodos corrosivos. La bomba puede ser accionada por correa o acoplamiento directo. Debe rotar la visualización hacia la derecha desde el lado de accionamiento.

Aplicación de sumidero Bomba de lodos

Las bombas de sumidero verticales están diseñados para entregar corrosivos, partículas grandes y lodos de alta densidad. Las bombas son ampliamente utilizados en la metalurgia, la minería, el carbón, la planta de energía, materiales de construcción y los departamentos industriales de protección ambiental, etc.

Características de Vertical Bomba de sumidero

1. Esta bomba de la mezcla de sumidero vertical está diseñado con aspecto hermoso, que se puede instalar directamente en el memorizador que transmite los medios de comunicación, ahorro de espacio y cuestan saving.
2. Sin cierre mecánico, esta bomba de sumidero vertical no necesita mantenimiento frecuente para sello mecánico que es fácil de ser llevado a cabo, lo que reduce costos y mejora la eficiencia.
3. DV (R) bomba de la mezcla del colector de aceite serie adopta el diseño de doble centrífuga única equilibrio impulsor para el transporte de soportes limpios que no contienen sólidos con bajo nivel de ruido y alta eficiencia. También adopta el diseño de doble abierta equilibrio impulsor para el transporte de impurezas que contienen sólidos y lodos de fibras, con un funcionamiento suave y sin obstrucción.

Cuadro de selección

Patameter performático

Parámetro

Escribe	El apareamiento admisible máx. Potencia (kW)	Material		Rendimiento del Agua Limpia					Impulsor
		Liner	Impulsor	Capacidad (Q)		Head (H)	Velocidad (n)	Max. Ef.	Número de Vanes	Impulsor Dia. (Mm)
		Liner	Impulsor	(m³ / h)	(l / s)	(m)	(r / min)	(%)	Número de Vanes	Impulsor Dia. (Mm)
40 (L) DV	15	M	M	19 ~ 43	5.3 ~ 12	4.5 ~ 28.5	1000 ~ 2200	40	5	188
40 (L) DVR	15	R	R	18 ~ 40	5 ~ 11	4 ~ 26	1000 ~ 2200	40	5	188
65 (L) DV	30	M	M	23 ~ 111	6.4 ~ 30.8	5 ~ 29,5	700 ~ 1500	50	5	280
65 (L) DVR	30	R	R	23 ~ 105	6.4 ~ 29	5.5 ~ 30.5	500 ~ 1200	51	5	280
100 (L) DV	75	M	M	54 ~ 289	15 ~ 80	5 ~ 35	600 ~ 1200	56	5	370
100 (L) DVR	75	R	R	65 ~ 285	18 ~ 79	7.5 ~ 36	600 ~ 1200	62	5	370
150 (L) DV	110	M	M	108 ~ 480	30 ~ 133	8,5 ~ 40	500 ~ 1000	52	5	450
200 (L) DV	110	M	M	189 ~ 891	52.5 ~ 247.5	6.5 ~ 37	400 ~ 850	64	5	520
250 (L) DV	200	M	M	261 ~ 1089	72.5 ~ 302.5	7,5 ~ 33	400 ~ 750	60	5	575
300 (L) DV	200	M	M	288 ~ 1267	80 ~ 352	6,5 ~ 33	350 ~ 700	50	5	610
Nota: 1. M: use material de aleación resistente a 2. R: Caucho 3. L: tipo de extensión

Dimensión de instalación

Bomba			LA	B	C	D		E	F	G	H	J	φn	K	M	N	P	Q	Peso (kg)	S	Descarga Brida Dimensión
Dia de descarga. (Mm)	Básico	Escribe				Tipo Estándar	Tipo de la extensión														ΦD1	ΦD2	ΦD0	X-Φd
40	P (L)	DV	137	285	153	900 * 1200	1,800 *	500	500	450	450	205	18	174	1113	675	248	629	285	280	127	40	98	4-Φ16
		DVR	140	265	175		2500
sesenta y cinco	Q (L)	DV	227	399	231	900 * 1200 * 1500	1,800 * 2,000 2,500	680	680	620	285	400	18	393	1390	1020	290	681	432	350	178	sesenta y cinco	140	4-Φ19
		DVR	230	380	260										1396
100	R (L)	DV	265	538	317	1200 1500 * 1800 2000 2400	2400 2700 * 3000 3200	1000	870	800	930	400	22	393	1,803	1020	416	960	876	350	229	100	191	8-Φ19
		DVR	266	535	332										1809
150	S (V)	DV	390	670	365	1200 1500 * 1800	2800 * 3200 3400 3600	1100	1100	1030	1030	500	28	475	2186	1200	476	1011	1737	350	280	150	241	8-Φ22
		DVR	395	670	400										2194
200	S (L)	DV	450	805	440	1200 1500 * 1800	2800 * 3200 3600	1300	1200	1100	1200	600	28	550	2191	1300	476	1011	2800	350	343	200	298	8-Φ22
															2191
250	T (L)	DV	500	930	470	1800 2100 * 2400	2800 * 3200 3600	1750	1450	1,350	2650	700	48	685	2572	1750	561	1246	3700	400	406	250	362	12-Φ25
		DVR													2572
300		DV	500	1170	559	1800 2100 2400	2800 * 3200 3600	1750	1450	1,350	700	700	48	700	2476	1750	561	1246	4500	400	483	300	432	12-Φ25
		DVR	400	1090	630										2832
Nota: talla L: 0, 300, 600, 900, 1200, 1800, Bomba estándar: L = 0. La gama dimensión de filtro a fondo de la piscina: 300-500mm.
