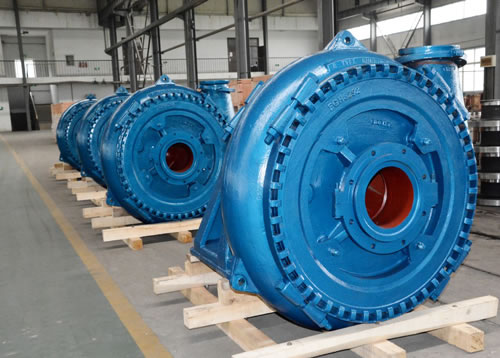

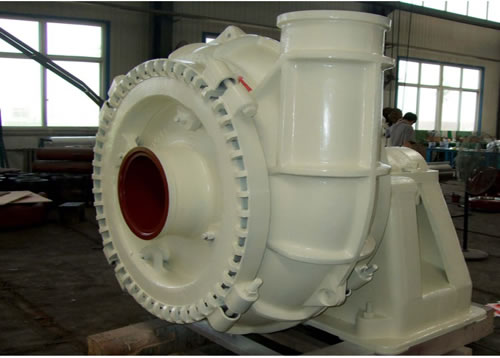

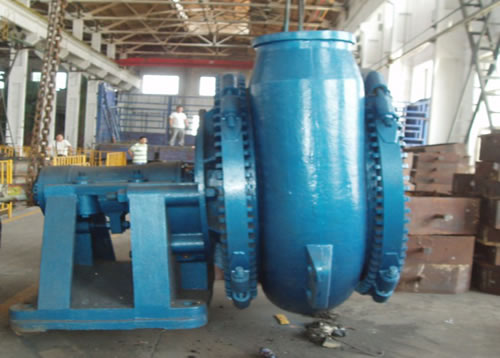

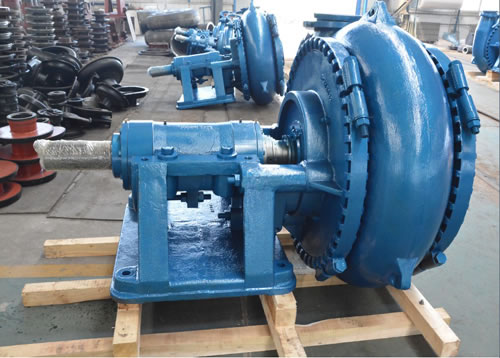

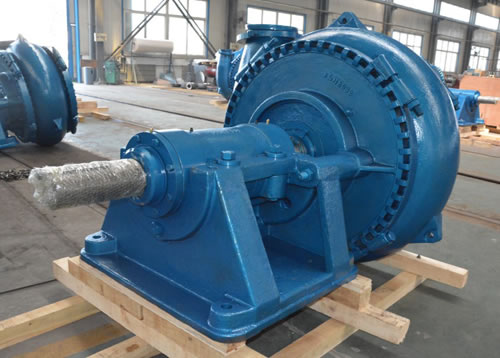

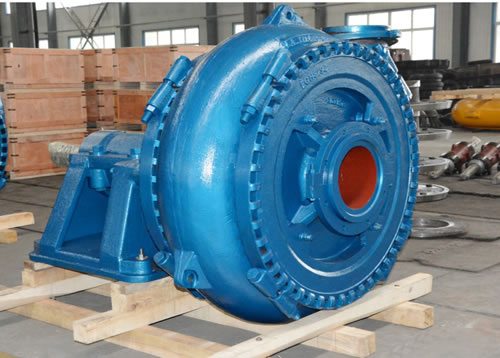

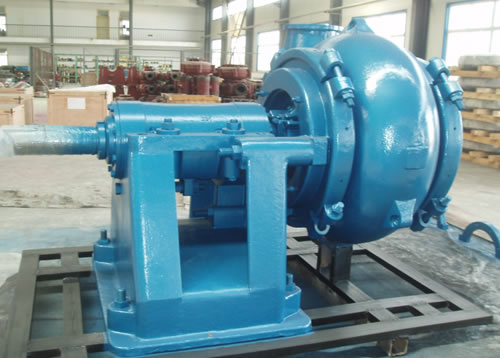

Bomba de grava, Bomba de China Individual Carcasa

Descripción

Diámetro de descarga: 100-550mm
Capacidad: 60-1060m3 / h
Cabeza: 10-110m

La construcción de esta bomba de grava serie DG es una etapa, una sola aspiración, en voladizo y horizontal. Esta es una sola bomba de carcasa. Según el tipo de conducción, se puede clasificar en dos tipos de estructuras típicas: auto llevan Tipo de soporte, y la caja de engranajes con la bomba juntos. Tipo de lubricante puede adoptar la grasa o el aceite de lubricación. Las bombas de grava se utilizan principalmente para la manipulación continua del medio abrasivo fuerte que contiene demasiado grande sólido para ser bombeado por una bomba común. Bombas de GH tipo son bombas de grava alta de la cabeza. Las piezas de la bomba húmeda son de aleación resistente al desgaste de cromo Ni-dura y alta materials.The sentido de giro de la bomba es hacia la derecha, se muestran desde el lado de accionamiento.

Aplicaciones de la Bomba única carcasa

La bomba de grava minería se utiliza para el curso del río, la desalación del depósito, la regeneración de la costa, que se extiende, la minería en alta mar y tizón adquisición etc.

Características de la bomba de grava DG Series

1. La estructura de esta bomba de grava serie DG es principalmente una sola carcasa y horizontal. La dirección de salida se puede colocar 360 °, fácil de instalar.
2. Componentes del eje adoptan la estructura de cilindro, que es conveniente para ajustar la distancia entre el impulsor y el frente que lleva la placa. El eje utiliza lubricación con grasa.
3. Sello del eje: Sello unidad expeller, sello de embalaje, y el sello mecánico.
4. Flujo Amplio Pasaje & buen anti-cavitación Propiedad & resistencia al desgaste muy eficiente.
5. Conducir Método: V Belt Drive, elástico Acoplamiento del eje de transmisión, la caja de engranajes Drive, fluido de acoplamiento Transmisión, Variable Dispositivo Frecuencia Drive y Tiristor velocidad Control.
6. Las partes húmedas están hechas de aleaciones resistentes al desgaste Ni-duros y alto cromo con buena propiedad anti-corrosivo.
7. velocidades variables y modales para asegurar su buen funcionamiento. Además, la vida de servicio larga y alta eficiencia de operación ofrecen un rendimiento fiable en un entorno operativo difícil.

Cuadro de selección

Patameter performático

Parámetro

Escribe	Capacidad (Q)		Head (H)	Velocidad (n)	Max. Ef.	NPSH	Dia de succión.	Descarga Dia.	Max. Tamaño de partícula animales	Peso
Escribe	(m³ / h)	(l / s)	(m)	(r / min)	(%)	(m)	(mm)	(mm)	(mm)	(kg)
DG150X100-D	36 ~ 252	10 ~ 70	3.5 ~ 51	600 ~ 1400	30 ~ 50	2,5 ~ 3,5	150	100	82	460
DG200X150-E	137 ~ 576	38 ~ 160	10 ~ 48	800 ~ 1400	50 ~ 60	3 ~ 4.5	200	150	127	1120
DG250X200-S	216 ~ 979	60 ~ 272	13 ~ 50	500 ~ 1000	45 ~ 65	3 ~ 7.5	250	200	178	2285
DG300X250-G	360 ~ 1.512	100 ~ 420	11 ~ 58	400 ~ 850	50 ~ 70	2 ~ 4.5	300	250	220	4450
DG350X300-G	504 ~ 3168	140 ~ 880	6 ~ 66	300 ~ 700	60 ~ 68	2 ~ 8	350	300	240	5400
DG450X400-T	864 ~ 3816	240 ~ 1060	9 ~ 48	250 ~ 500	60 ~ 72	3 ~ 6	450	400	254	10800
DG250X200H-S	396 ~ 1296	110 ~ 360	10 ~ 80	500 ~ 950	60 ~ 72	2 ~ 5	250	200	180	3188
DG300X400H-T	612 ~ 2232	170 ~ 620	28 ~ 78	350 ~ 700	60 ~ 72	2 ~ 8	300	250	210	4638
DG400X350H-TU	720 ~ 3600	200 ~ 1000	20 ~ 72	300 ~ 500	60 ~ 72	3 ~ 6	400	350	230	12250

Dimensión de instalación

Modal Contorno Dimensión
LA B C D E F G D1 E1 G1 H Y YO N-d L M N
DG150X100-D 1006 492 432 213 38 75 289 - - - 54 164 sesenta y cinco 4-Ф22 330 203 260
DG200X150-E 1286 622 546 257 54 83 365 - - - 75 222 80 4-Ф29 392 295 352
DG250X200-S 1720 920 760 - - - - 640 70 780 90 280 120 4-Ф35 378 330 416
DG300X250-G 2010 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 473 368 522
DG350X300-G 2096 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 502 424 610
DG450X400-T 2320 1150 900 - - - - 880 80 1040 125 350 150 4-Ф48 538 439 692
DG250X200H-S 1774 920 760 - - - - 640 70 780 90 280 120 4-Ф35 455 330 475
DG300X400H-T 2062 1219 851 - - - - 749 64 876 152 356 140 4-Ф41 496 400 605
DG400X350H-TU 2367 1460 1200 - - - - 860 95 1050 150 350 150 4-Ф70 649 448 765
Modal Contorno Dimensión Ingesta Brida Dimensión Outlet Brida Dimensión Peso
P Q R S T U V W D0 D2 n-d1 n0 n2 n-d2
DG150X100-D 330 343 33 32 16 - 8 5 305 260 8-Ф19 254 210 4-Ф19 460
DG200X150-E 457 405 29 29 54 - 6 8 368 324 8-Ф19 305 260 8-Ф19 1120
DG250X200-S 450 533 48 41 - 102 8 6 457 406 8-Ф22 368 324 8-Ф19 2285
DG300X250-G 851 665 48 49 238 - 10 8 527 470 12-Ф22 457 406 8-Ф22 4450
DG350X300-G 851 787 48 48 121 - 8 10 552 495 8-Ф22 527 470 12-Ф22 5400
DG450X400-T 650 921 64 64 - 274 8 10 705 641 16-Ф25 640 584 12-Ф25 10800
DG250X200H-S 450 620 48 42 - 206 8 6 457 406 8-Ф22 368 324 8-Ф19 3188
DG300X400H-T 851 800 60 60 40 - 10 8 533 476 8-Ф29 483 432 8-Ф25 4638
DG400X350H-TU 900 1008 72 82 - 120 8 10 650 600 12-Ф28 600 540 12-Ф28 12247

Bomba de grava Carbón
Delin Maquinaria ha crecido hasta convertirse en uno de los más grandes de lodo bombas fabricantes en China. Bomba de grava de carbón se puede utilizar para el transporte continuo de materiales abrasivos altos. Nuestras bombas de grava / arena se aplican principalmente para el curso del río, la...

Tag: Bomba de lodo efluente Sand Slurry centrífuga | Sand Efluentes Bomba de lodo lechada | Bomba de lodo efluente | Minería sumidero Bomba de lodos

DH (R) Series Bomba de lodos
Como uno de los más grandes bomba centrífuga fabrica en China, ofrecemos una gama completa de soluciones de bombeo. Con la construcción de doble carcasa, bombas de lodos horizontales DH serie (R) ofrecen una alta eficiencia, resistencia al desgaste, funcionamiento estable y excelente...

Tag: Horizontal centrífuga Bomba de lodos | Individual Bomba Slurry Etapa | Bomba Grava Arena | Bomba de lodo

Modal	Contorno Dimensión
Modal	LA	B	C	D	E	F	G	D1	E1	G1	H	Y	YO	N-d	L	M	N
DG150X100-D	1006	492	432	213	38	75	289	-	-	-	54	164	sesenta y cinco	4-Ф22	330	203	260
DG200X150-E	1286	622	546	257	54	83	365	-	-	-	75	222	80	4-Ф29	392	295	352
DG250X200-S	1720	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	378	330	416
DG300X250-G	2010	1207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	473	368	522
DG350X300-G	2096	1207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	502	424	610
DG450X400-T	2320	1150	900	-	-	-	-	880	80	1040	125	350	150	4-Ф48	538	439	692
DG250X200H-S	1774	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	455	330	475
DG300X400H-T	2062	1219	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	496	400	605
DG400X350H-TU	2367	1460	1200	-	-	-	-	860	95	1050	150	350	150	4-Ф70	649	448	765

Modal	Contorno Dimensión								Ingesta Brida Dimensión			Outlet Brida Dimensión			Peso
Modal	P	Q	R	S	T	U	V	W	D0	D2	n-d1	n0	n2	n-d2	Peso
DG150X100-D	330	343	33	32	16	-	8	5	305	260	8-Ф19	254	210	4-Ф19	460
DG200X150-E	457	405	29	29	54	-	6	8	368	324	8-Ф19	305	260	8-Ф19	1120
DG250X200-S	450	533	48	41	-	102	8	6	457	406	8-Ф22	368	324	8-Ф19	2285
DG300X250-G	851	665	48	49	238	-	10	8	527	470	12-Ф22	457	406	8-Ф22	4450
DG350X300-G	851	787	48	48	121	-	8	10	552	495	8-Ф22	527	470	12-Ф22	5400
DG450X400-T	650	921	64	64	-	274	8	10	705	641	16-Ф25	640	584	12-Ф25	10800
DG250X200H-S	450	620	48	42	-	206	8	6	457	406	8-Ф22	368	324	8-Ф19	3188
DG300X400H-T	851	800	60	60	40	-	10	8	533	476	8-Ф29	483	432	8-Ф25	4638
DG400X350H-TU	900	1008	72	82	-	120	8	10	650	600	12-Ф28	600	540	12-Ф28	12247

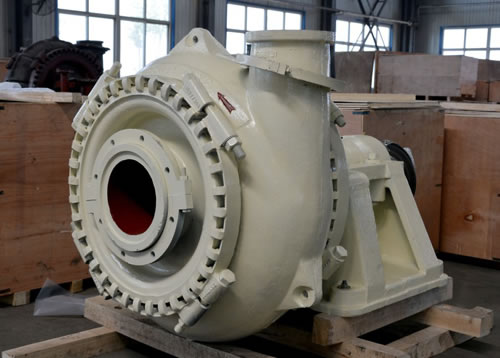

Bomba de grava DG Series
