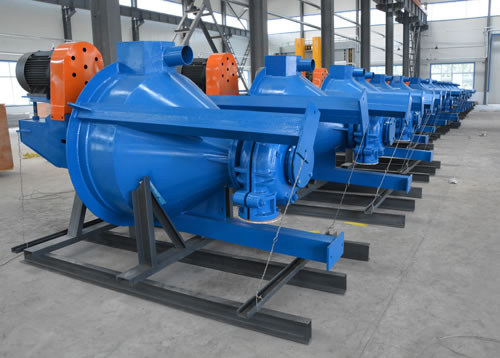

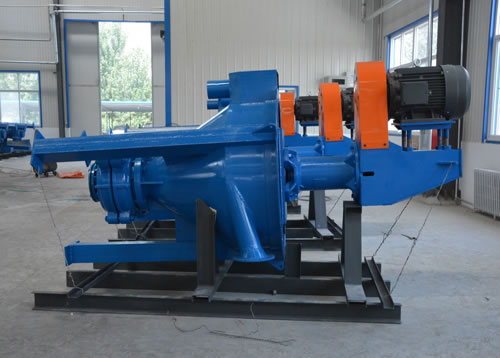

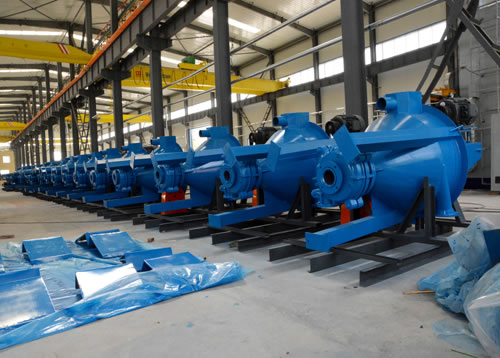

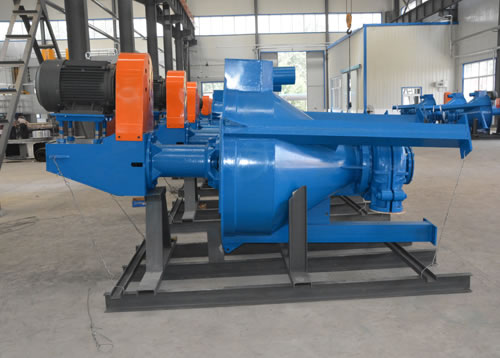

DF serie (FHD) Bomba de espuma vertical u bomba de espuma centrífuga están diseñados con diseño de doble carcasa, incluyendo goma de la bomba de espuma forrada, bomba centrífuga, bomba de espuma de la minería. Estas bombas centrífugas cuentan con espuma de alta eficiencia, resistencia al desgaste, funcionamiento estable y una gran capacidad de intercambio. El material de revestimiento y el impulsor es resistente al desgaste metal o caucho. Las bombas de espuma / espuma centrífugas no necesitan sellado, y la tolva pueden utilizar revestimientos. Pueden entregar las suspensiones de mayor flujo y superior cabeza con espacio de instalación pequeña. Las bombas de espuma verticales pueden ser accionados por correa o acoplamiento directo. DF serie (FHD) bomba de espuma centrífuga debe girar visualización hacia la derecha desde el lado de accionamiento.
Aplicación de Vertical Bomba Espuma
Bomba de espuma centrífuga se puede utilizar para el proceso industrial de flotación, ideal para la entrega de lechadas de formación de espuma.
Característica de Vertical Bomba Espuma
Bomba de espuma es adecuado para el transporte de purines con espuma, especialmente para el procesamiento de flotación .Se puede eliminar la espuma o espuma en la suspensión de correr y trabajar normalmente incluso si la suspensión de la alimentación no es la bomba enough.The partes húmedas son de Ni-dura y alta aleaciones resistentes al desgaste de cromo. Embudo caja de carga es de estructura de acero. Puede ser alineado de acuerdo con diferentes tipos de material. La dirección de descarga de la bomba se puede orientar a intervalos de 45 ° .Esta serie de bomba de goma espuma forrada adopta la estructura de doble carcasa, con un rendimiento estable, de alta eficiencia; resistencia al desgaste, y una gran intercambiabilidad de componentes. Los materiales de revestimiento y el impulsor pueden adoptar contra el desgaste del metal o el caucho.
Selección ChartPerPatameter performáticoParámetro
| Escribe | Capacidad (Q) | Head (H) | Velocidad (n) | Max. Eficiencia | Max. Tamaño de partícula animales | El apareamiento admisible máx. Poder |
| (m³ / h) | (l / s) | (m) | (r / min) | (%) | (mm) | (kW) |
| 50DF | 4.3 ~ 51 | 1.2 ~ 14.2 | 6.2 ~ 30.2 | 800 ~ 1800 | 20 ~ 45 | 35 | 15 |
| 75DF | 10.8 ~ 149.4 | 3 ~ 41.5 | 6.5 ~ 29.5 | 700 ~ 1500 | 20 ~ 55 | 38 | 20 |
| 100DF | 10.8 ~ 212 | 3 ~ 59 | 6.8 ~ 29.2 | 500 ~ 1050 | 20 ~ 55 | 55 | 40 |
| 150DF | 36 ~ 425 | 10 ~ 118 | 6.8 ~ 25.2 | 350 ~ 680 | 20 ~ 55 | 63 | 75 |
| 200DF | 230 ~ 670 | 64 ~ 186 | 5 ~ 24,8 | 350 ~ 680 | 20 ~ 55 | 72 | 75 |
Dimensión de instalación.png)
.png)
| Escribe | Contorno Dimensión |
| H | H1 | H2 | H3 | H4 | H5 | L | L1 | L2 | L3 | L4 | φD | N | P |
| 50DF | 382 | 1140 | 850 | 1300 | 12 | 474 | 138 | 360 | 210 | 480 | 380 | 938 | 174 | 110 |
| 75DF | 467 | 1250 | 950 | 1400 | 12 | 474 | 149 | 354 | 262 | 510 | 445 | 938 | 174 | 110 |
| 100DF | 506 | 1720 | 1310 | 1910 | 16 | 637 | 229 | 537 | 338 | 740 | 600 | 1444 | 238 | 170 |
| 150 DF | 791 | 2430 | 1950 | 2770 | 20 | 875 | 318 | 696 | 460 | 1020 | 800 | 1970 | 300 | 210 |
| 200 DF | 791 | 2430 | 1950 | 2770 | 20 | 875 | 381 | 696 | 470 | 1020 | 800 | 1970 | 300 | 210 |
| Escribe | Outlet Brida Dimensión | Entrada Brida Dimensión |
| D1 | D ' | Φ1 | n1 | Φd1 | δ1 | D2 | D '' | Φ2 | n2 | Φd2 | δ2 |
| 50DF | 51 | 146 | 184 | 4 | 19 | 25 | 102 | 178 | 216 | 4 | 19 | 12 |
| 75DF | 76 | 191 | 229 | 4 | 22 | 27 | 152 | 235 | 279 | 8 | 18 | 16 |
| 100DF | 102 | 235 | 279 | 4 | 22 | 32 | 203 | 292 | 337 | 8 | 19 | 12 |
| 150DF | 152 | 324 | 365 | 8 | 21 | 38 | 305 | 406 | 457 | 12 | 22 | 20 |
| 200DF | 203 | 375 | 432 | 8 | 29 | 44 | 305 | 406 | 457 | 12 | 22 | 20 |
