Sump chorume Bomba, bomba vertical para poço na China

Descrição

Diâmetro: 40-300mm
Capacidade: 12-1267m3 / h
Head: 4-40m

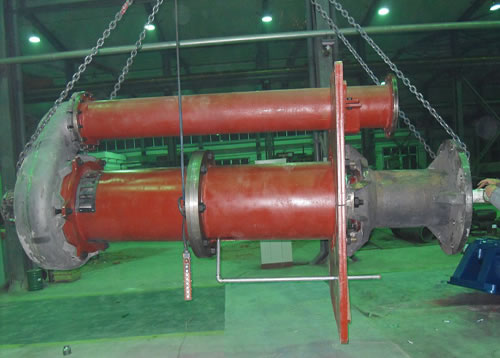

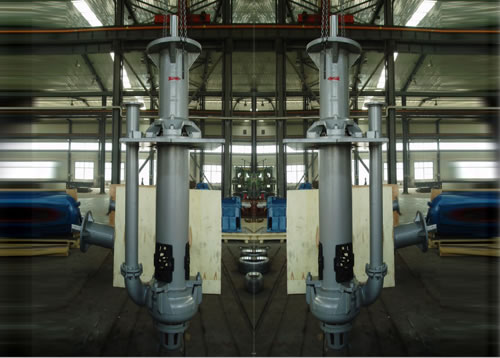

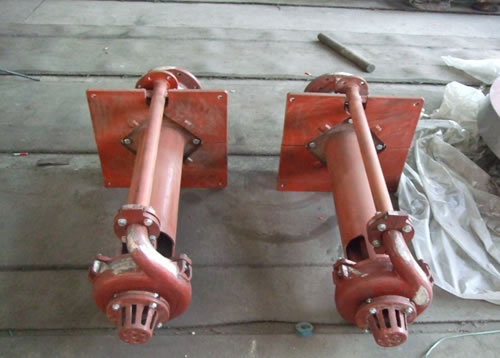

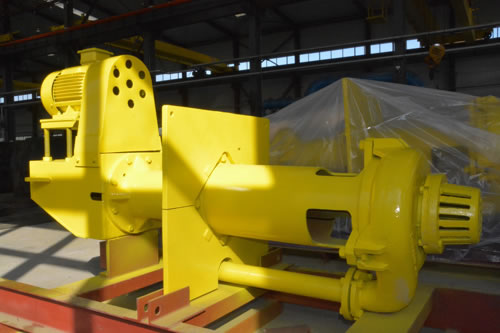

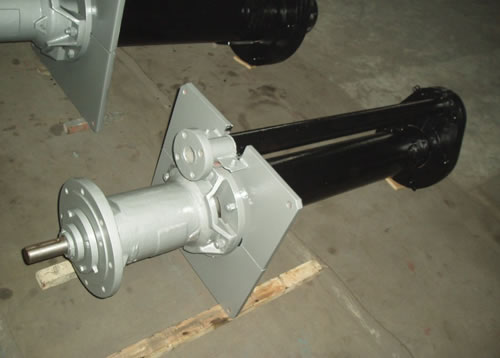

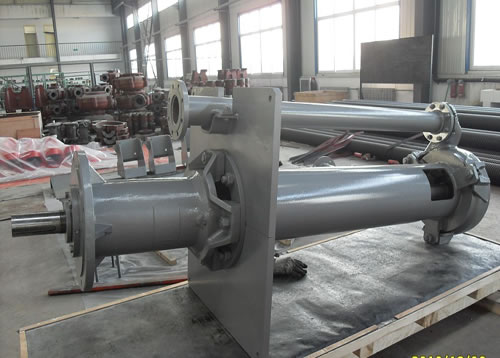

Nós fornecemos várias soluções de bombeamento na China. As bombas de polpa cárter são projetados para o tipo cantilever vertical com caixa único, sucção dupla e projeto de impulsor semi-aberto. O rotor é feito de uma liga de alta crómio ou de borracha. A diferença entre o impulsor eo forro é ajustável, para assegurar a operação de alta eficiência. Esta série de bombas de polpa cárter não precisa de qualquer vedação do eixo e as partes molhadas de bombas são feitas de borracha e as peças em contato com o chorume são revestidas com borracha. A bomba vertical pode ser usada para fornecer suspensões corrosivos. A bomba pode ser movida por cinto ou acoplamento direto. Ele deve girar no sentido horário visualização a partir do final da unidade.

Aplicação de Cárter bomba de lodo

As bombas de depósito verticais são projetados para entregar corrosivo, partícula grande e pastas de alta densidade. As bombas são amplamente utilizados em metalurgia, mineração, carvão, usina de energia, materiais de construção e de proteção ambiental departamentos industriais, etc.

Características da bomba vertical para poço

1. Esta bomba da pasta de depósito vertical é projetado com aparência bonita, que pode ser instalado diretamente no memorizer que transmite mídia, espaçamento entre poupança e custam saving.
2. Sem selo mecânico, esta bomba vertical não precisa de manutenção freqüente para selo mecânico que é fácil de ser desgastado, o que reduz custos e melhora a eficiência.
3. DV (R) chorume bomba série cárter adota o projeto dupla centrífuga única equilíbrio do impulsor para o transporte de suportes limpa que não contém sólidos com baixo nível de ruído e alta eficiência. Ele também adota o projeto aberto duplo equilíbrio do impulsor para o transporte de impurezas que contêm sólidos e lamas com fibras, com uma operação suave e sem bloqueio.

Gráfico de Seleção

Patameter performática

Parâmetro

Tipo	Permitidos Acasalamento Max. Potência (kW)	Material		Desempenho da água limpa					Impulsor
		Forro	Impulsor	Capacidade (Q)		Head (H)	Speed (n)	Max. Eff.	Número de Vanes	Impulsor Dia. (Mm)
		Forro	Impulsor	(m³ / h)	(l / s)	(m)	(r / min)	(%)	Número de Vanes	Impulsor Dia. (Mm)
40 (L) DV	15	M	M	19 ~ 43	5.3 ~ 12	4,5 ~ 28,5	1000 ~ 2200	40	5	188
40 (L) DVR	15	R	R	18 ~ 40	5 ~ 11	4 ~ 26	1000 ~ 2200	40	5	188
65 (L) DV	30	M	M	23 ~ 111	6,4 ~ 30,8	5 ~ 29,5	700 ~ 1500	50	5	280
65 (L) DVR	30	R	R	23 ~ 105	6.4 ~ 29	5,5 ~ 30,5	500 ~ 1200	51	5	280
100 (L) DV	75	M	M	54 ~ 289	15 ~ 80	5 ~ 35	600 ~ 1200	56	5	370
100 (L) DVR	75	R	R	65 ~ 285	18 ~ 79	7.5 ~ 36	600 ~ 1200	62	5	370
150 (L) DV	110	M	M	108 ~ 480	30 ~ 133	8.5 ~ 40	500 ~ 1000	52	5	450
200 (L) DV	110	M	M	189 ~ 891	52,5 ~ 247,5	6.5 ~ 37	400 ~ 850	64	5	520
250 (L) DV	200	M	M	261 ~ 1089	72,5 ~ 302,5	7.5 ~ 33	400 ~ 750	60	5	575
300 (L) DV	200	M	M	288 ~ 1267	80 ~ 352	6.5 ~ 33	350 ~ 700	50	5	610
Nota: 1. M: usar material de liga resistente 2. R: borracha 3. L: tipo de extensão

Dimensão de instalação

Bomba			UMA	B	C	D		E	F	G	H	J	φn	K	M	N	P	Q	Peso (kg)	S	Quitação Flange Dimension
Dia de descarga. (Mm)	Base	Tipo				Tipo Padrão	Tipo de Extensão														ΦD1	ΦD2	ΦD0	X-Φd
40	P (L)	DV	137	285	153	900 * 1200	1800 *	500	500	450	450	205	18	174	1113	675	248	629	285	280	127	40	98	4-Φ16
		DVR	140	265	175		2500
65	Q (L)	DV	227	399	231	900 * 1200 * 1500	1800 * 2000 2500	680	680	620	285	400	18	393	1390	1020	290	681	432	350	178	65	140	4-Φ19
		DVR	230	380	260										1396
100	R (L)	DV	265	538	317	1200 1500 * 1800 2000 2400	2400 2700 3000 3200 *	1000	870	800	930	400	22	393	1803	1020	416	960	876	350	229	100	191	8-Φ19
		DVR	266	535	332										1809
150	S (V)	DV	390	670	365	1200 1500 * 1800	2800 * 3200 3400 3600	1100	1100	1030	1030	500	28	475	2186	1200	476	1011	1737	350	280	150	241	8-Φ22
		DVR	395	670	400										2194
200	S (L)	DV	450	805	440	1200 1500 * 1800	2800 * 3200 3600	1300	1200	1100	1200	600	28	550	2191	1300	476	1011	2800	350	343	200	298	8-Φ22
															2191
250	T (L)	DV	500	930	470	1800 2100 * 2400	2800 * 3200 3600	1750	1450	1350	2650	700	48	685	2572	1750	561	1246	3700	400	406	250	362	12-Φ25
		DVR													2572
300		DV	500	1170	559	1800 2100 2400	2800 * 3200 3600	1750	1450	1350	700	700	48	700	2476	1750	561	1246	4500	400	483	300	432	12-Φ25
		DVR	400	1090	630										2832
Nota: tamanho L: 0, 300, 600, 900, 1200, 1800, Bomba Standard: L = 0. A gama dimensão do filtro ao fundo da piscina: 300-500mm.
