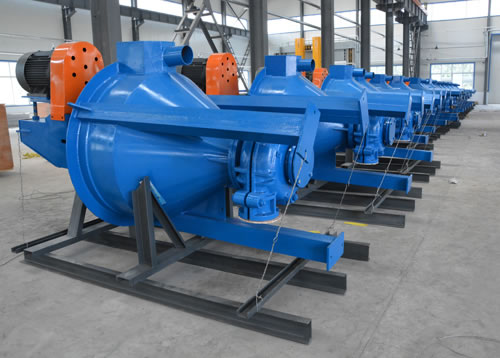

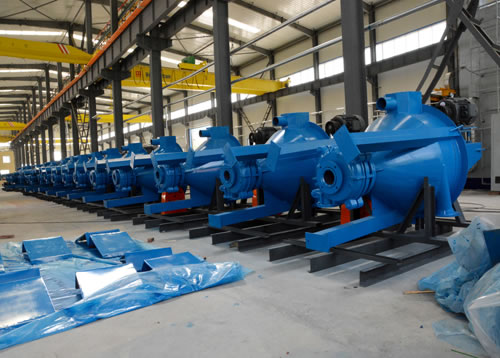

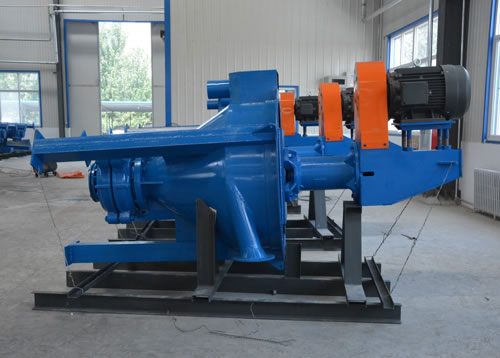

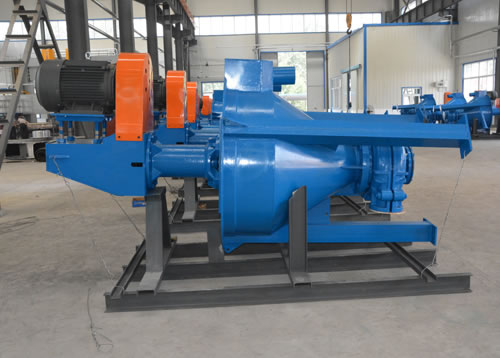

Vertical Espuma Bomba, Bomba Centrífuga Foam

Descrição

DF série (FHD) Bomba de espuma vertical ou bomba centrífuga de espuma são projetados com design duplo invólucro, incluindo a bomba de espuma de borracha alinhado, bomba centrífuga, bomba de espuma de mineração. Estas bombas centrífugas de espuma apresentam alta eficiência, resistência ao desgaste, desempenho estável e grande permutabilidade. O material de revestimento e do impulsor é resistente ao desgaste metal ou borracha. As bombas de espuma / espuma centrífugas não precisa de selagem, e o funil pode usar forros. Eles podem entregar as pastas de maior fluxo e maior cabeça com espaço de instalação pequena. As bombas de espuma verticais pode ser accionado por correia ou acoplamento direto. DF série (FHD) bomba de espuma centrífuga deve girar no sentido horário visualização a partir do final da unidade.

Aplicação de Bomba Vertical Espuma

Bomba centrífuga de espuma pode ser usado para o processo industrial de flutuação, ideal para entregar as pastas de formação de espuma.

Característica de Espuma Bomba Vertical

Bomba de espuma é adequado para o transporte de chorume com espuma, especialmente para processamento de flotação .Ele pode eliminar a espuma ou espuma na suspensão de execução e trabalhar normalmente mesmo se a pasta de alimentação não é bomba enough.The peças molhadas são feitas de Ni-duro e de alta ligas resistentes ao desgaste de cromo. Funil de caixa de carga é de estrutura de aço. Pode ser revestida de acordo com diferentes tipos de material. A direção da descarga da bomba pode ser orientado em intervalos de 45 ° .Esta série de bomba de espuma de borracha forradas adota a estrutura de duplo invólucro, com desempenho estável, de alta eficiência; resistência ao desgaste, e grande intercambialidade de componentes. Os materiais de revestimento e impulsor pode adotar anti-desgaste de metal ou borracha.

Seleção ChartPer

Patameter performática

Parâmetro

Tipo	Capacidade (Q)		Head (H)	Speed (n)	Max. Eficiência	Max. Tamanho de Partículas de estimação	Permitidos Acasalamento Max. Poder
Tipo	(m³ / h)	(l / s)	(m)	(r / min)	(%)	(mm)	(kW)
50DF	4.3 ~ 51	1,2 ~ 14,2	6,2 ~ 30,2	800 ~ 1800	20 ~ 45	35	15
75DF	10,8 ~ 149,4	3 ~ 41,5	6,5 ~ 29,5	700 ~ 1500	20 ~ 55	38	20
100DF	10,8 ~ 212	3 ~ 59	6,8 ~ 29,2	500 ~ 1050	20 ~ 55	55	40
150DF	36 ~ 425	10 ~ 118	6,8 ~ 25,2	350 ~ 680	20 ~ 55	63	75
200DF	230 ~ 670	64 ~ 186	5 ~ 24,8	350 ~ 680	20 ~ 55	72	75

Dimensão de instalação
Tipo Contorno Dimension
H H1 H2 H3 H4 H5 EU L1 L2 L3 L4 φD N P
50DF 382 1140 850 1300 12 474 138 360 210 480 380 938 174 110
75DF 467 1250 950 1400 12 474 149 354 262 510 445 938 174 110
100DF 506 1720 1310 1910 16 637 229 537 338 740 600 1444 238 170
150 DF 791 2430 1950 2770 20 875 318 696 460 1020 800 1970 300 210
200 DF 791 2430 1950 2770 20 875 381 696 470 1020 800 1970 300 210
Tipo Tomada de flange Dimension Inlet Flange Dimension
D1 D ' Φ1 n1 Φd1 δ1 D2 D '' Φ2 n2 Φd2 δ2
50DF 51 146 184 4 19 25 102 178 216 4 19 12
75DF 76 191 229 4 22 27 152 235 279 8 18 16
100DF 102 235 279 4 22 32 203 292 337 8 19 12
150DF 152 324 365 8 21 38 305 406 457 12 22 20
200DF 203 375 432 8 29 44 305 406 457 12 22 20
