Bomba de cascalho, Bomba China Único Caixa

Descrição

Diâmetro de descarga: 100-550mm
Capacidade: 60-1060m3 / h
Head: 10-110m

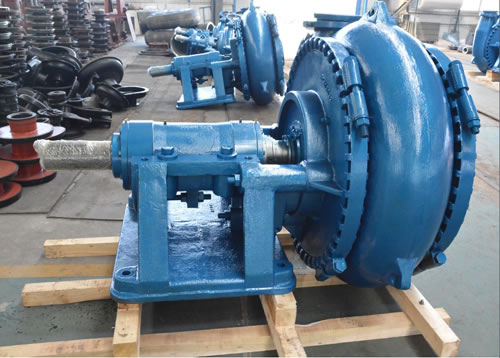

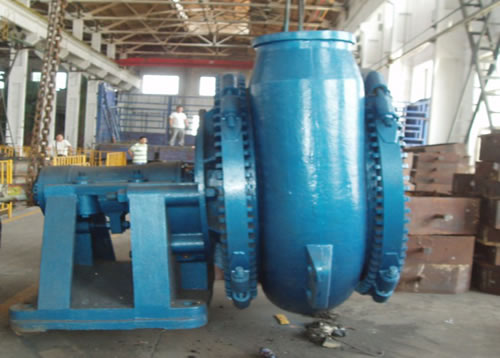

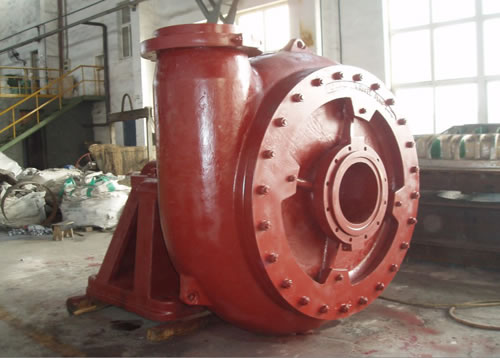

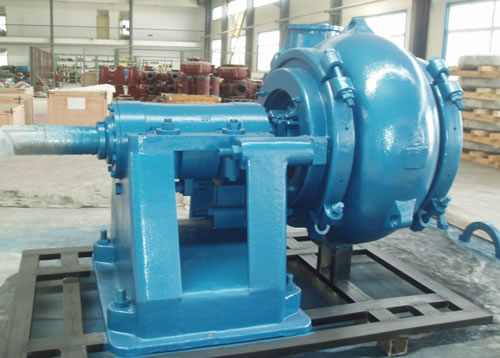

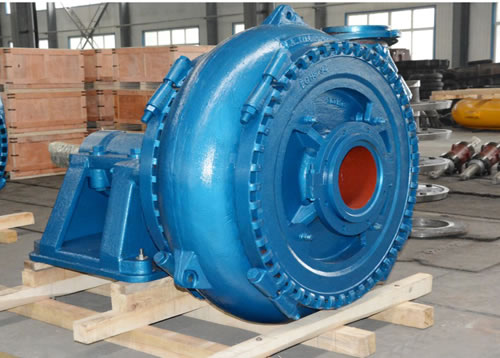

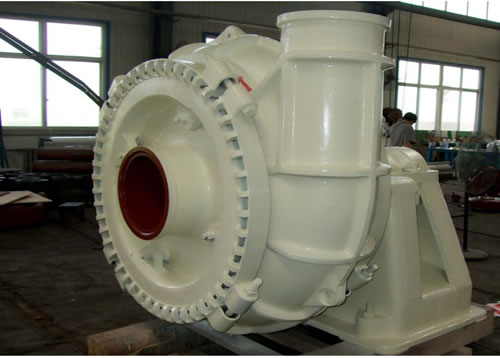

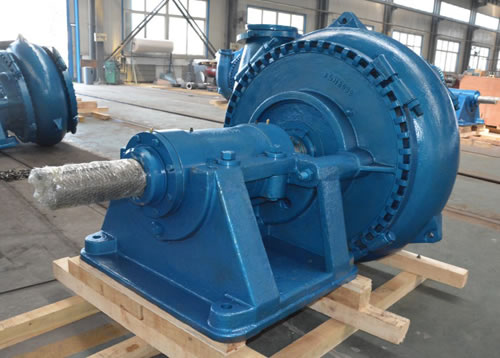

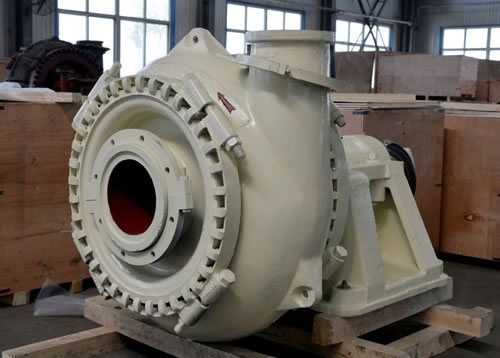

A construção desta bomba da série cascalho DG é de estágio único, single-sucção, em balanço e horizontal. Este é um único corpo da bomba. De acordo com o tipo de condução, que podem ser classificados em dois tipos de estruturas típicas: auto-transportando tipo suporte e caixa de velocidades com bomba juntos. Tipo de lubrificação pode adotar lubrificação a óleo ou graxa. As bombas de cascalho são utilizados principalmente para a manipulação contínua do meio abrasivo forte que contém sólidos demasiado grande para ser bombeado por uma bomba comum. Bombas de GH tipo são bombas de cascalho cabeça alta. As peças da bomba de molhado são feitos de liga resistente ao desgaste de crómio Ni-duro e alta materials.The sentido de rotação da bomba é no sentido horário, a visualização a partir da extremidade de accionamento.

Aplicações da Bomba Única Caixa

A bomba de cascalho de mineração é usado para curso do rio, reservatório de dessalinização, recuperação costeira, alongamento, mineração de alto mar e seguindo aquisição etc.

Características da DG Series Bomba Gravel

1. A estrutura desta bomba da série é principalmente cascalho DG-invólucro único e horizontal. A direção tomada pode ser posicionado de 360 °, fácil de instalar.
2. Componentes do eixo adota a estrutura do cilindro, que é conveniente para ajustar o espaço entre o impulsor e da frente vestindo placa. O eixo usa lubrificação com graxa.
3. Eixo Selo: selo de unidade bagaço, selo de embalagem, e selo mecânico.
4. Broad Fluxo Passage Bom Anti-cavitação Propriedade resistência ao desgaste altamente eficiente.
5. Método de condução: V Belt Drive, Elastic eixo de acoplamento de transmissão, caixa de engrenagens Drive, fluido de transmissão do acoplamento, Variable dispositivo da unidade de frequência e velocidade Thyristor Control.
6. As peças molhadas são feitas de ligas resistentes ao desgaste Ni-duras e de alto cromo com boa propriedade anti-corrosivo.
7. velocidades variáveis e modais para garantir o bom funcionamento. Além disso, longa vida útil e alta eficiência de operação oferecer desempenho confiável em um ambiente operacional difícil.

Gráfico de Seleção

Patameter performática

Parâmetro

Tipo	Capacidade (Q)		Head (H)	Speed (n)	Max. Eff.	NPSH	Sucção Dia.	Quitação Dia.	Max. Tamanho de Partículas de estimação	Peso
Tipo	(m³ / h)	(l / s)	(m)	(r / min)	(%)	(m)	(mm)	(mm)	(mm)	(kg)
DG150X100-D	36 ~ 252	10 ~ 70	3.5 ~ 51	600 ~ 1400	30 ~ 50	2.5 ~ 3.5	150	100	82	460
DG200X150-E	137 ~ 576	38 ~ 160	10 ~ 48	800 ~ 1400	50 ~ 60	3 ~ 4,5	200	150	127	1120
DG250X200-S	216 ~ 979	60 ~ 272	13 ~ 50	500 ~ 1000	45 ~ 65	3 ~ 7.5	250	200	178	2285
DG300X250 L-	360 ~ 1512	100 ~ 420	11 ~ 58	400 ~ 850	50 ~ 70	2 ~ 4,5	300	250	220	4450
DG350X300 L-	504 ~ 3168	140 ~ 880	6 ~ 66	300 ~ 700	60 ~ 68	2 ~ 8	350	300	240	5400
DG450X400-t	864 ~ 3816	240 ~ 1060	9 ~ 48	250 ~ 500	60 ~ 72	3 ~ 6	450	400	254	10800
DG250X200H-S	396 ~ 1296	110 ~ 360	10 ~ 80	500 ~ 950	60 ~ 72	2 ~ 5	250	200	180	3188
DG300X400H-t	612 ~ 2232	170 ~ 620	28 ~ 78	350 ~ 700	60 ~ 72	2 ~ 8	300	250	210	4638
DG400X350H-TU	720 ~ 3600	200 ~ 1000	20 ~ 72	300 ~ 500	60 ~ 72	3 ~ 6	400	350	230	12250

Dimensão de instalação

Modal Contorno Dimension
UMA B C D E F G D1 E1 G1 H Y EU N-d EU M N
DG150X100-D 1006 492 432 213 38 75 289 - - - 54 164 65 4-Ф22 330 203 260
DG200X150-E 1286 622 546 257 54 83 365 - - - 75 222 80 4-Ф29 392 295 352
DG250X200-S 1720 920 760 - - - - 640 70 780 90 280 120 4-Ф35 378 330 416
DG300X250 L- 2010 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 473 368 522
DG350X300 L- 2096 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 502 424 610
DG450X400-t 2320 1150 900 - - - - 880 80 1040 125 350 150 4-Ф48 538 439 692
DG250X200H-S 1774 920 760 - - - - 640 70 780 90 280 120 4-Ф35 455 330 475
DG300X400H-t 2062 1219 851 - - - - 749 64 876 152 356 140 4-Ф41 496 400 605
DG400X350H-TU 2367 1460 1200 - - - - 860 95 1050 150 350 150 4-Ф70 649 448 765
Modal Contorno Dimension Ingestão de flange Dimension Tomada de flange Dimension Peso
P Q R S T VC V W D0 D2 N-d1 n0 n2 N-D2
DG150X100-D 330 343 33 32 16 - 8 5 305 260 8-Ф19 254 210 4-Ф19 460
DG200X150-E 457 405 29 29 54 - 6 8 368 324 8-Ф19 305 260 8-Ф19 1120
DG250X200-S 450 533 48 41 - 102 8 6 457 406 8-Ф22 368 324 8-Ф19 2285
DG300X250 L- 851 665 48 49 238 - 10 8 527 470 12-Ф22 457 406 8-Ф22 4450
DG350X300 L- 851 787 48 48 121 - 8 10 552 495 8-Ф22 527 470 12-Ф22 5400
DG450X400-t 650 921 64 64 - 274 8 10 705 641 16-Ф25 640 584 12-Ф25 10800
DG250X200H-S 450 620 48 42 - 206 8 6 457 406 8-Ф22 368 324 8-Ф19 3188
DG300X400H-t 851 800 60 60 40 - 10 8 533 476 8-Ф29 483 432 8-Ф25 4638
DG400X350H-TU 900 1008 72 82 - 120 8 10 650 600 12-Ф28 600 540 12-Ф28 12247
