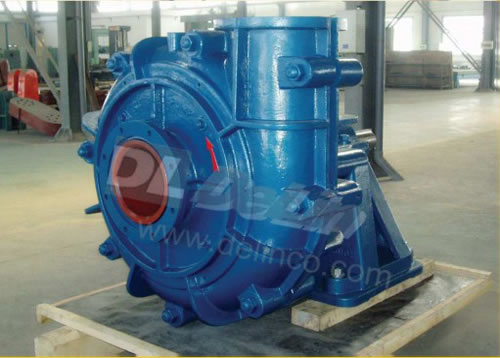

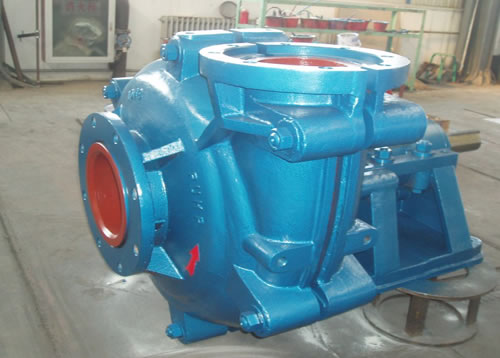

DM (R) Serie Drijfmest Pomp, China Horizontale Pomp Leverancier

Beschrijving

Diameter: 25-650mm
Capaciteit: 2-9500m3 / h
Hoofd: 10-55m (Single-fase)

Dubbele behuizing bouw. Het wordt met een hoog rendement, slijtvastheid, stabiele prestaties en een uitstekende interchangeability.The materiaal van de voering en drijvende kracht keurt slijtvast metaal of rubber, afscheiding tak kan in 8 verschillende posities met intervallen van 45 graden gepositioneerd worden gekenmerkt, kunnen de pompen worden in getrapte ontwerp is geïnstalleerd, kan worden aangedreven door riem of directe coupling.The zegel van de as kan adoptable van klier zegel, verdrijververbinding seal of mechanische asafdichting zijn. Pomp moet de klok kijken draaien van de rijbevoegdheid einde.

Toepassing van horizontale Pomp

Delin DM (R) serie drijfmest pompen zijn geschikt voor het leveren van schurende midden en lage slurry dichtheid in de metallurgie, mijnbouw, steenkool en energie-industrie, etc. Bijvoorbeeld, drijfmest leveren in de mijnbouw, metallurgie, elektriciteitscentrale, staalfabriek en chemische industrie, etc .

Kenmerken van Horizontale Pomp

1. DM (R) serie drijfmest pomp is ontworpen met dubbele casing.
2. Hoge efficiency, slijtvastheid, stabiele prestaties en de totale uitwisselbaarheid zijn de belangrijkste kenmerken van deze serie horizontale pomp.
3. Het materiaal van de voering en drijvende kracht keurt slijtvast metaal of rubber voor onze horizontale pomp.
4. lossingstak kan worden gepositioneerd op 8 verschillende posities met intervallen van 45 °.

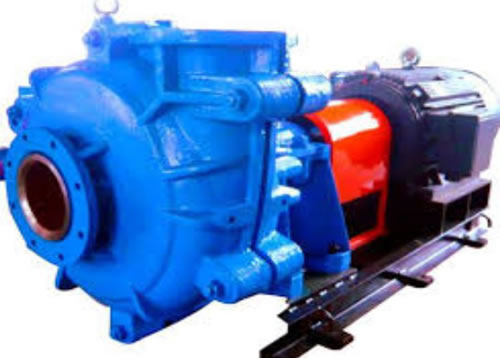

5. Net als bij onze andere series horizontale pomp, DM (R) serie drijfmest pomp kan ook worden in multistage ontwerp geïnstalleerd, en gedreven door riem of directe koppeling.
6. De afdichting van de as kan klier zegel, verdrijververbinding seal of mechanische asafdichting vast te stellen.
7. De pomp moet de klok kijken draaien van de rijbevoegdheid einde.

Selectie Grafiek

Performatic patameter

Parameter

Type	Toelaatbare Mating Max. Vermogen (kW)	Materiaal		Clear Water Prestaties						Impeller
		Voering	Impeller	Capaciteit (Q)		Head (H)	Toerental (n)	Max. Eff.	NPSH	Aantal Vanes	Waaier Dia. (Mm)
		Voering	Impeller	(m³ / h)	(l / s)	(m)	(r / min)	(%)	(m)	Aantal Vanes	Waaier Dia. (Mm)
25X20DM-A	7.5	M	M	2.34 ~ 10.8	0,65 ~ 3	6 ~ 37	1400 ~ 3000	30	-	4	152,4
75X50DM-B	15	M	M	16,2 ~ 76	4,5 ~ 20	9 ~ 44	1400 ~ 2800	55	-	4	190
100X75DM-C	30	M	M	18 ~ 151	5 ~ 42	4 ~ 45	900 ~ 2400	57	-	4	229
150X100DM-D	60	M	M	50 ~ 252	14 ~ 70	7 ~ 46	800 ~ 1800	60	2 ~ 3,5	4	305
200X150DM-E	120	M	M	115 ~ 486	32 ~ 135	12 ~ 51.5	800 ~ 1500	65	2 ~ 6	4	381
250X200DM-E	120	M	M	234 ~ 910	65 ~ 253	9,5 ~ 40	600 ~ 1100	64	3 ~ 6	4	457
300X250DM-S	120	M	M	396 ~ 1425	110 ~ 396	8 ~ 30	500 ~ 800	77	2 ~ 10	5	550
350X300DM-S	560	M	M	468 ~ 2538	130 ~ 705	8 ~ 60	400 ~ 950	79	2 ~ 10	5	653
400X350DM-S	560	M	M	650 ~ 2800	180 ~ 780	10 ~ 59	400 ~ 840	81	3 ~ 10	5	735
450X400DM (R) -ST	560	M	M	720 ~ 3312	200 ~ 920	7 ~ 51	300 ~ 700	80	2 ~ 10	5	825
450X400DM (R) -ST	560	M	M	756 ~ 3312	210 ~ 920	7 ~ 37,5	6300 ~ 600	85	2 ~ 8	5	825
500X450DM (R) -ST	560	M	M	1008 ~ 4356	280 ~ 1210	9 ~ 48	300 ~ 600	80	2 ~ 9	5	933
500X450DM (R) -ST	560	RU	RU	1080 ~ 4356	300 ~ 1210	9 ~ 40	300 ~ 550	87	3 ~ 10	5	933
650X550DM (R) -TU	1200	M	M	1980 ~ 7920	560 ~ 2200	10 ~ 50	250 ~ 475	86	4 ~ 10	5	1213
650X550DM (R) -TU	1200	RU	RU	1980 ~ 7920	700 ~ 2530	10 ~ 50	250 ~ 475	86	4 ~ 10	5	1213
Let op:

Installatie Dimension

Model	Outline Dimension
Model	EEN	B	C	D	E	F	G	n-d	H	J	K	L	M	N
25X20DM-A	461	159	241	286	25	210	28	4-Ф18	57	20	145	89	90	86
75X50DM-B	642	143	254	295	24	248	38	4-Ф14	80	28	197	191	136	114
100X75DM-C	813	175	358	406	32	311	48	4-Ф19	120	42	254	253	163	146
150X100DM-D	950	213	432	492	38	364	64	4-Ф22	163	65	330	280	187	190
200X150DM-E	1218	257	546	622	54	448	76	4-Ф29	220	80	457	376	237	248
250X200DM-E	1334	257	546	622	54	448	76	4-Ф29	220	80	457	413	306	292
300X250DM-S	1406	490	560	680	50	590	70	4-Ф28	216	85	350	322	324	438
350X300DM-S	1720	640	760	920	70	780	90	4-Ф35	280	120	450	415	300	475
400X350DM-S	1776	640	760	920	70	780	90	4-Ф35	280	120	650	425	340	530
450X400DM (R) -ST	1840	620	900	1150	80	780	125	4-Ф48	280	120	650	480	375	600
500X450DM (R) -ST	1875	620	900	1150	80	780	125	4-Ф48	280	120	650	500	400	660
650X550DM (R) -TU	2400	860	1200	1460	95	1050	150	4-Ф79	350	150	900	625	500	860

Model	Pomp Head Size				Inlaat Flens Dimension				Outlet Flens Dimension
Model	S	Q	R	P	O.D	I.D	C-C BET. Gaten	Gaten	O.D	I.D	C-C BET. Gaten	Gaten
25X20DM-A	144	-	-	128	114	25	83	4-Ф14	102	20	73	4-Ф14
75X50DM-B	-	155	-	163	184	75	146	4-Ф19	165	50	127	4-Ф19
100X75DM-C	102	-	-	204	229	100	191	4-Ф19	203	75	165	4-Ф19
150X100DM-D	118	-	-	262	305	150	260	4-Ф22	229	100	191	4-Ф22
200X150DM-E	155	-	-	324	368	200	324	4-Ф19	305	150	260	4-Ф19
250X200DM-E	199	-	-	401	445	250	394	8-Ф22	382	200	337	8-Ф22
300X250DM-S	257	476	603	470	552	305	495	8-Ф32	483	254	425	8-Ф22
350X300DM-S	165	599	634	570	560	350	500	12-Ф26	530	300	470	12-Ф26
400X350DM-S	295	643	691	620	640	400	580	12-Ф26	590	350	530	12-Ф26
450X400DM (R) -ST	343	747	809	740	720	450	650	12-Ф33	685	400	615	12-Ф33
500X450DM (R) -ST	375	814	872	800	770	500	700	12-Ф33	740	450	670	12-Ф33
650X550DM (R) -TU	453	1055	1142	975	975	650	880	12-Ф39	900	350	800	12-Ф39
