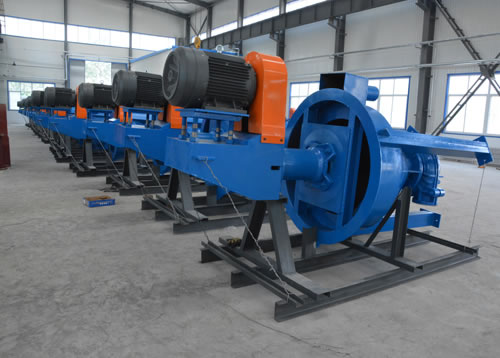

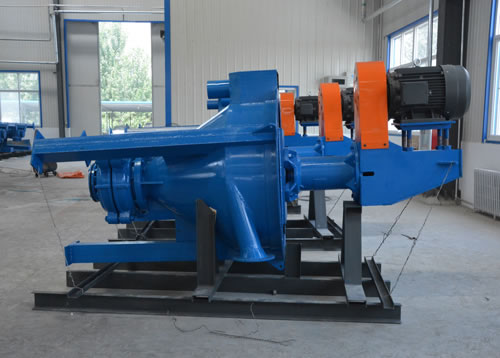

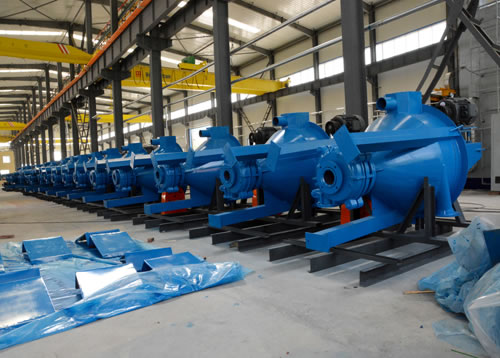

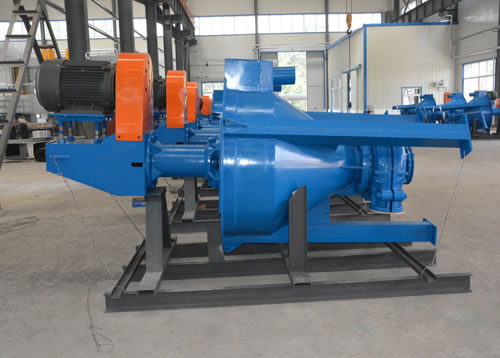

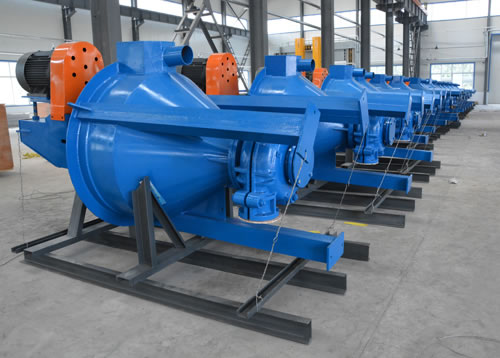

Verticale schuim pomp, centrifugaal Foam Pomp

Beschrijving

DF (DHF) reeks verticale schuim pomp of centrifugaal schuimpomp zijn ontworpen met dubbele behuizing ontwerp, met inbegrip van rubber bekleed schuim pomp, centrifugaalpomp, mijnbouw schuim pomp. Deze centrifugale schuim pompen zijn voorzien van een hoge efficiëntie, slijtvastheid, stabiele prestaties en grote uitwisselbaarheid. Het materiaal van de voering en waaier slijtvast metaal of rubber. De centrifugale schuim / foam pompen niet afdichten nodig, en de hopper kan liners gebruiken. Zij kunnen de slurry van meer stroming en hogere hoofd te leveren met kleine inbouwruimte. De verticale schuim pompen kunnen worden aangedreven door riem of directe koppeling. DF (DHF) serie centrifugale schuim pomp moet rechtsom draaien bekijken vanaf eind rijden.

Toepassing van Vertical Schuim Pump

Centrifugaal Schuimpomp kan worden gebruikt voor de flotatie industrieel proces, voor het leveren van schuimen slurries.

Kenmerk van Vertical Schuim Pump

Schuim pomp is geschikt voor het vervoer van drijfmest met schuim, in het bijzonder voor flotatie verwerking .Het kan het schuim of schuim in de running slurry te verwijderen en normaal te werken, zelfs als de voeding drijfmest is niet enough.The pomp natte delen zijn gemaakt van Ni-hard en hoog chroom slijtvaste legeringen. Trechter opladen doos is van stalen structuur. Het kan worden bekleed volgens verschillende soorten materiaal. De afvoer richting van de pomp kan worden georiënteerd met intervallen van 45 ° .Deze reeks rubber bekleed schuim pomp keurt dubbele-behuizing structuur, met stabiele prestaties, hoge efficiency; weerstand, en grote uitwisselbaarheid van componenten te dragen. De materialen van de voering en drijvende kracht kunnen anti-slijtage metaal of rubber te nemen.

Selectie ChartPer

Performatic patameter

Parameter

Type	Capaciteit (Q)		Head (H)	Toerental (n)	Max. Rendement	Max. Deeltjesgrootte toegestaan	Toelaatbare Mating Max. Vermogen
Type	(m³ / h)	(l / s)	(m)	(r / min)	(%)	(mm)	(kW)
50DF	4.3 ~ 51	1.2 ~ 14.2	6.2 ~ 30.2	800 ~ 1800	20 ~ 45	35	15
75DF	10,8 ~ 149,4	3 ~ 41.5	6.5 ~ 29.5	700 ~ 1500	20 ~ 55	38	20
100DF	10,8 ~ 212	3 ~ 59	6.8 ~ 29.2	500 ~ 1050	20 ~ 55	55	40
150DF	36 ~ 425	10 ~ 118	6.8 ~ 25.2	350 ~ 680	20 ~ 55	63	75
200DF	230 ~ 670	64 ~ 186	5 ~ 24.8	350 ~ 680	20 ~ 55	72	75

Installatie Dimension
Type Outline Dimension
H H1 H2 H3 H4 H5 L L1 L2 L3 L4 φD N P
50DF 382 1140 850 1300 12 474 138 360 210 480 380 938 174 110
75DF 467 1250 950 1400 12 474 149 354 262 510 445 938 174 110
100DF 506 1720 1310 1910 16 637 229 537 338 740 600 1444 238 170
150 DF 791 2430 1950 2770 20 875 318 696 460 1020 800 1970 300 210
200 DF 791 2430 1950 2770 20 875 381 696 470 1020 800 1970 300 210
Type Outlet Flens Dimension Inlaat Flens Dimension
D1 D ' Φ1 n1 Φd1 δ1 D2 D '' Φ2 n2 Φd2 δ2
50DF 51 146 184 4 19 25 102 178 216 4 19 12
75DF 76 191 229 4 22 27 152 235 279 8 18 16
100DF 102 235 279 4 22 32 203 292 337 8 19 12
150DF 152 324 365 8 21 38 305 406 457 12 22 20
200DF 203 375 432 8 29 44 305 406 457 12 22 20
