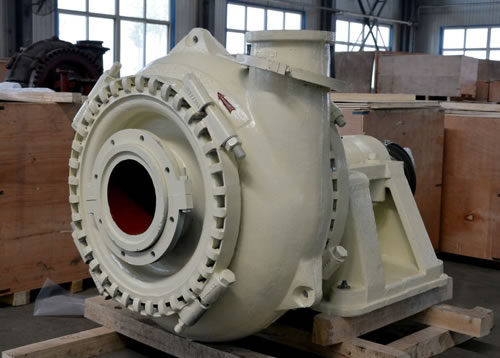

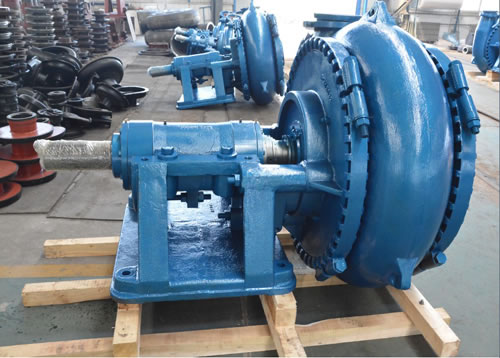

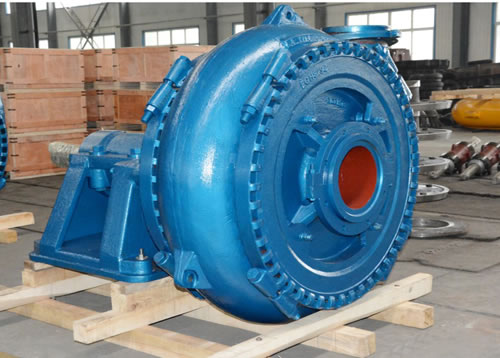

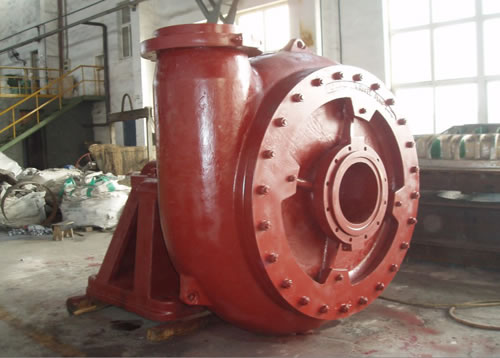

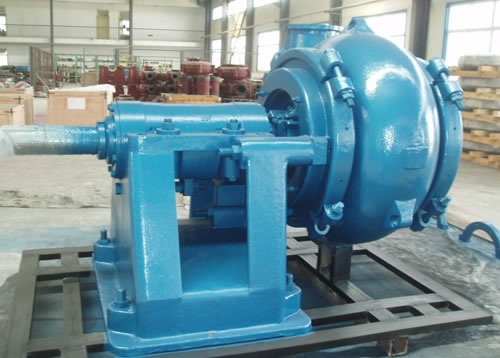

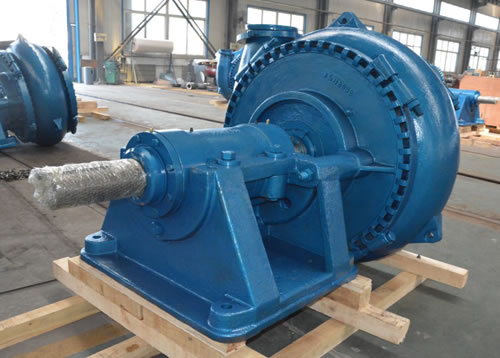

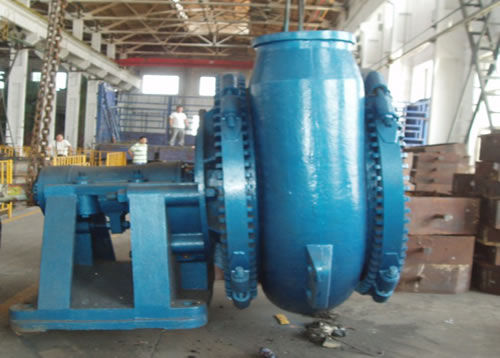

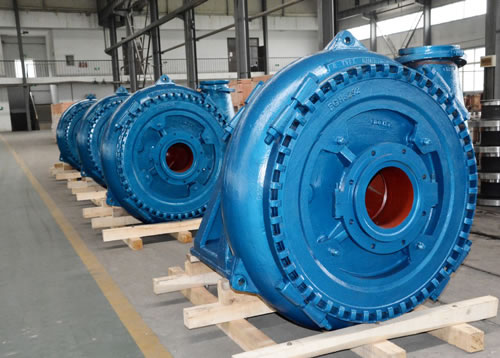

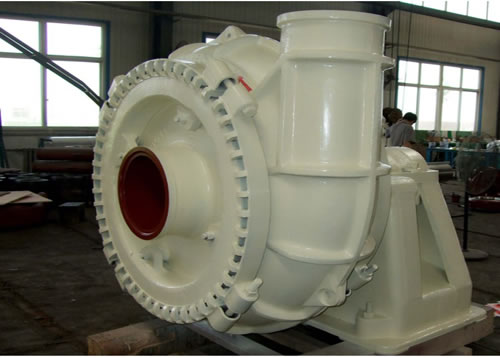

Gravel Pump, China Single pomphuis

Beschrijving

Ontlading Diameter: 100-550mm
Capaciteit: 60-1060m3 / h
Hoofd: 10-110m

De bouw van deze DG serie grind pomp in één stadium, enig-zuiging, vrijdragende en horizontaal. Dit is een pomphuis. Volgens het type rijden, kan het worden ingedeeld in twee soorten typische structuren: zelf uitvoeren soort beugel, en versnellingsbak met pomp elkaar. Smeren type kan vet of olie smering te nemen. Het grind pompen worden voornamelijk gebruikt voor continue behandeling van de ruwheid medium dat te grote vaste stof door een gemeenschappelijke pomp te verpompen bevat. Type GH pompen zijn hoog hoofd grind pompen. De pomp natte onderdelen zijn van Ni-hard en hoog chroomgehalte slijtvaste legering materials.The draairichting van de pomp rechtsom, bekijken vanuit de aandrijfzijde.

Toepassingen van de Single pomphuis

De mijnbouw grind pomp wordt gebruikt voor de rivier natuurlijk reservoir ontzouten, kust terugwinning, stretching, diepzee mijnbouw en tailing overname etc.

Kenmerken van DG Series Gravel Pump

1. De structuur van deze DG serie grind pomp is vooral single-behuizing en horizontaal. De uitstroomrichting kan worden gepositioneerd 360 °, eenvoudig te installeren.
2. Shaft Components nemen cilinder structuur, wat handig is om de kloof tussen de waaier en voor het dragen van de plaat aan te passen. De as maakt gebruik van vetsmering.
3. asafdichting: expeller rijden seal, verpakking afdichting en mechanische asafdichting.
4. Brede Flow Passage goede anti-cavitatie Property Highly Efficient slijtvastheid.
5. Rijden Methode: V Belt Drive, Elastic Shaft Coupling Transmissie, Versnellingsbak Drive, Fluid Coupling Transmissie, variabele frequentie Drive Device en Thyristor Speed Control.
6. De natte onderdelen zijn van Ni-hard en high-chrome slijtvaste legeringen met een goede anti-corrosieve eigenschap.
7. Variabele snelheden en hulpwerkwoorden om een soepele werking te garanderen. Bovendien, lange levensduur en hoge efficiëntie werking bieden betrouwbare prestaties in een moeilijke werkomgeving.

Selectie Grafiek

Performatic patameter

Parameter

Type	Capaciteit (Q)		Head (H)	Toerental (n)	Max. Eff.	NPSH	Zuigkracht Dia.	Kwijting Dia.	Max. Deeltjesgrootte toegestaan	Gewicht
Type	(m³ / h)	(l / s)	(m)	(r / min)	(%)	(m)	(mm)	(mm)	(mm)	(kg)
DG150X100-D	36 ~ 252	10 ~ 70	3,5 ~ 51	600 ~ 1400	30 ~ 50	2,5 ~ 3,5	150	100	82	460
DG200X150-E	137 ~ 576	38 ~ 160	10 ~ 48	800 ~ 1400	50 ~ 60	3 ~ 4,5	200	150	127	1120
DG250X200-S	216 ~ 979	60 ~ 272	13 ~ 50	500 ~ 1000	45 ~ 65	3 ~ 7.5	250	200	178	2285
DG300X250-G	360 ~ 1512	100 ~ 420	11 ~ 58	400 ~ 850	50 ~ 70	2 ~ 4,5	300	250	220	4450
DG350X300-G	504 ~ 3168	140 ~ 880	6 ~ 66	300 ~ 700	60 ~ 68	2 ~ 8	350	300	240	5400
DG450X400-T	864 ~ 3816	240 ~ 1060	9 ~ 48	250 ~ 500	60 ~ 72	3 ~ 6	450	400	254	10800
DG250X200H-S	396 ~ 1296	110 ~ 360	10 ~ 80	500 ~ 950	60 ~ 72	2 ~ 5	250	200	180	3188
DG300X400H-T	612 ~ 2232	170 ~ 620	28 ~ 78	350 ~ 700	60 ~ 72	2 ~ 8	300	250	210	4638
DG400X350H-TU	720 ~ 3600	200 ~ 1000	20 ~ 72	300 ~ 500	60 ~ 72	3 ~ 6	400	350	230	12.250

Installatie Dimension

Modaal Outline Dimension
EEN B C D E F G D1 E1 G1 H Y Ik N-d L M N
DG150X100-D 1006 492 432 213 38 75 289 - - - 54 164 65 4-Ф22 330 203 260
DG200X150-E 1286 622 546 257 54 83 365 - - - 75 222 80 4-Ф29 392 295 352
DG250X200-S 1720 920 760 - - - - 640 70 780 90 280 120 4-Ф35 378 330 416
DG300X250-G 2010 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 473 368 522
DG350X300-G 2096 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 502 424 610
DG450X400-T 2320 1150 900 - - - - 880 80 1040 125 350 150 4-Ф48 538 439 692
DG250X200H-S 1774 920 760 - - - - 640 70 780 90 280 120 4-Ф35 455 330 475
DG300X400H-T 2062 1219 851 - - - - 749 64 876 152 356 140 4-Ф41 496 400 605
DG400X350H-TU 2367 1460 1200 - - - - 860 95 1050 150 350 150 4-Ф70 649 448 765
Modaal Outline Dimension Inname Flens Dimension Outlet Flens Dimension Gewicht
P Q R S T U V W D0 D2 n-d1 n0 n2 n-d2
DG150X100-D 330 343 33 32 16 - 8 5 305 260 8-Ф19 254 210 4-Ф19 460
DG200X150-E 457 405 29 29 54 - 6 8 368 324 8-Ф19 305 260 8-Ф19 1120
DG250X200-S 450 533 48 41 - 102 8 6 457 406 8-Ф22 368 324 8-Ф19 2285
DG300X250-G 851 665 48 49 238 - 10 8 527 470 12-Ф22 457 406 8-Ф22 4450
DG350X300-G 851 787 48 48 121 - 8 10 552 495 8-Ф22 527 470 12-Ф22 5400
DG450X400-T 650 921 64 64 - 274 8 10 705 641 16-Ф25 640 584 12-Ф25 10800
DG250X200H-S 450 620 48 42 - 206 8 6 457 406 8-Ф22 368 324 8-Ф19 3188
DG300X400H-T 851 800 60 60 40 - 10 8 533 476 8-Ф29 483 432 8-Ф25 4638
DG400X350H-TU 900 1008 72 82 - 120 8 10 650 600 12-Ф28 600 540 12-Ф28 12.247
