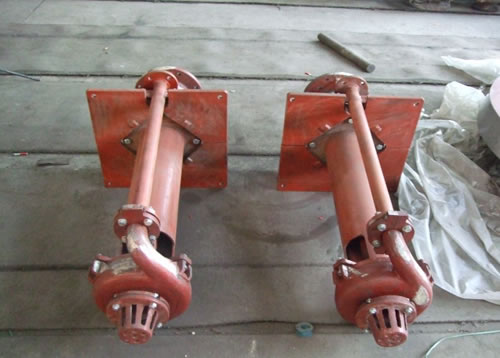

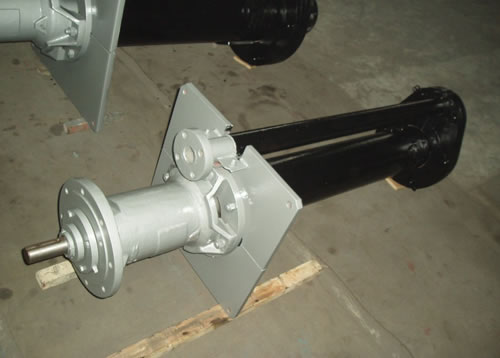

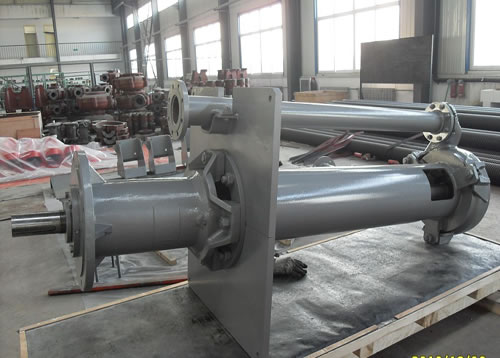

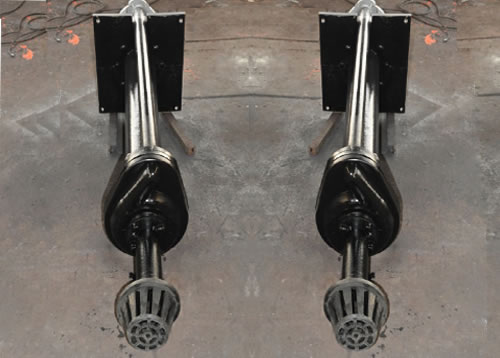

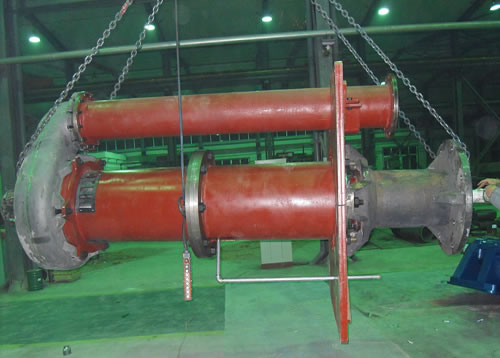

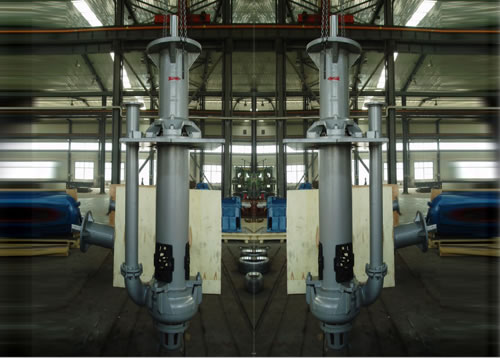

Puisard lisier pompe, Vertical Pompe de puisard en Chine

Description

Diamètre: 40-300mm
Capacité: 12-1267m3 / h
Chef: 4-40m

Nous fournissons diverses solutions de pompage en Chine. Les pompes puisard de boue sont conçus pour vertical type cantilever avec boîtier simple, double aspiration et la conception de roue semi-ouverte. La roue est réalisé en alliage à haute chrome ou en caoutchouc. L'écart entre la roue et la doublure est réglable, pour assurer le fonctionnement à haute efficacité. Cette série de pompes à lisier puisard ne nécessite aucun joint d'arbre, et les parties humides de pompes sont en caoutchouc et les pièces en contact avec du lisier sont bordées de caoutchouc. La pompe de puisard vertical peut être utilisé pour délivrer des boues corrosives. La pompe peut être entraînée par courroie ou accouplement direct. Il doit tourner dans le sens horaire visualisation de la fin d'entraînement.

Application de lisier pompe de puisard

Les pompes de puisard verticales sont conçues pour fournir corrosif, grande particules et boues à haute densité. Les pompes sont largement utilisés dans la métallurgie, l'exploitation minière, le charbon, la centrale électrique, les matériaux de construction et les services industriels de protection de l'environnement, etc.

Caractéristiques de Vertical pompe de puisard

1. Cette pompe puisard de lisier vertical est conçu avec une belle apparence, qui peut être installé directement à la memorizer qui transmet les médias, l'économie et l'espacement coûté saving.
2. Sans garniture mécanique, cette pompe de puisard verticale n'a pas besoin d'entretien fréquent pour la garniture mécanique qui est facile à être usés, ce qui réduit les coûts et améliore l'efficacité.
3. DV (R) série pompe puisard de boue adopte design double équilibre de roue centrifuge unique pour le transport des médias propres qui ne contiennent pas de matières solides avec un faible bruit et haute efficacité. Il adopte également ouvert conception à double équilibre de la roue pour transporter les impuretés contenant des solides et des boues avec des fibres, avec un fonctionnement en douceur et pas de blocage.

Tableau de sélection

Patameter Performatic

Paramètre

Type	Admissible accouplement Max. Puissance (kW)	Matériel		Performance Clean Water					Turbine
		Doublure	Turbine	Capacité (Q)		Tête (H)	La vitesse (n)	Max. Eff.	Nombre de Vanes	Turbine Dia. (Mm)
		Doublure	Turbine	(m³ / h)	(l / s)	(m)	(r / min)	(%)	Nombre de Vanes	Turbine Dia. (Mm)
40 (L) DV	15	M	M	19 ~ 43	5,3 ~ 12	4,5 ~ 28,5	1000 ~ 2200	40	5	188
40 (L) DVR	15	R	R	18 ~ 40	5 ~ 11	4 ~ 26	1000 ~ 2200	40	5	188
65 (L) DV	30	M	M	23 ~ 111	6.4 ~ 30.8	5 ~ 29,5	700 ~ 1,500	50	5	280
65 (L) DVR	30	R	R	23 ~ 105	6.4 ~ 29	5.5 ~ 30.5	500 ~ 1200	51	5	280
100 (L) DV	75	M	M	54 ~ 289	15 ~ 80	5 ~ 35	600 ~ 1200	56	5	370
100 (L) DVR	75	R	R	65 ~ 285	18 ~ 79	7,5 ~ 36	600 ~ 1200	62	5	370
150 (L) DV	110	M	M	108 ~ 480	30 ~ 133	8,5 ~ 40	500 ~ 1000	52	5	450
200 (L) DV	110	M	M	189 ~ 891	52,5 ~ 247,5	6.5 ~ 37	400 ~ 850	64	5	520
250 (L) DV	200	M	M	261 ~ 1,089	72,5 ~ 302,5	7,5 ~ 33	400 ~ 750	60	5	575
300 (L) DV	200	M	M	288 ~ 1267	80 ~ 352	6.5 ~ 33	350 ~ 700	50	5	610
Remarque: 1. M: porter un matériau en alliage résistant à 2. R: caoutchouc 3. L: type d'extension

Dimension d'installation

Pompe			UN	B	C	RÉ		E	F	G	H	J	φn	K	M	N	P	Q	Poids (kg)	S	Décharge bride Dimension
Décharge Dia. (Mm)	Base	Type				Type Standard	Type Extension														ΦD1	ΦD2	ΦD0	X-øD
40	P (L)	DV	137	285	153	900 * 1200	1,800 *	500	500	450	450	205	18	174	1113	675	248	629	285	280	127	40	98	4-Φ16
		DVR	140	265	175		2500
65	Q (L)	DV	227	399	231	* 1200 * 900 1500	1 800 * 2000 2500	680	680	620	285	400	18	393	1390	1020	290	681	432	350	178	65	140	4-Φ19
		DVR	230	380	260										1396
100	R (L)	DV	265	538	317	1200 1500 1800 2000 2400 *	2400 2700 3000 3200 *	1000	870	800	930	400	22	393	1803	1020	416	960	876	350	229	100	191	8-Φ19
		DVR	266	535	332										1809
150	S (V)	DV	390	670	365	1200 1500 * 1,800	2800 * 3200 3400 3600	1100	1100	1030	1030	500	28	475	2,186	1,200	476	1011	1,737	350	280	150	241	8-Φ22
		DVR	395	670	400										2194
200	S (L)	DV	450	805	440	1200 1500 * 1,800	2800 * 3200 3600	1,300	1,200	1100	1,200	600	28	550	2,191	1,300	476	1011	2,800	350	343	200	298	8-Φ22
															2,191
250	T (L)	DV	500	930	470	1800 2100 2400 *	2800 * 3200 3600	1,750	1,450	1,350	2,650	700	48	685	2,572	1,750	561	1,246	3700	400	406	250	362	12-Φ25
		DVR													2,572
300		DV	500	1170	559	1800 2100 2400	2800 * 3200 3600	1,750	1,450	1,350	700	700	48	700	2476	1,750	561	1,246	4500	400	483	300	432	12-Φ25
		DVR	400	1090	630										2,832
Remarque: la taille L: 0, 300, 600, 900, 1200, 1800, pompe standard: L = 0. La plage de la dimension du filtre à fond de la piscine: 300-500mm.

Mining Pompe de puisard lisier
Nous sommes l'un des plus grands fournisseurs de pompe de boue en Chine. Nos solutions de pompage comprennent puisard drague pompe / boues pompe / pompe à eaux usées, pompe à boue, pompe FDG, et etc. Structure: pompe en suspension de l'exploitation minière est une conception en porte à faux...

Tag: Seule étape pompe centrifuge lisier | ISO pompe à boue horizontale standard | pompe à lisier solide pour eaux usées | Pompe centrifuge désulfuration

DG Series Pompe Gravel
La construction de cette pompe série de gravier DG est une seule étape, seule aspiration, en porte à faux et horizontale. Ceci est une pompe à enveloppe unique. Selon le type de conduite, il peut être classé en deux types de structures typiques: auto transportant type de support, et la boîte de...

Tag: Pompe de Gravel | Boîtier seule pompe de Gravel | pompe de désulfuration

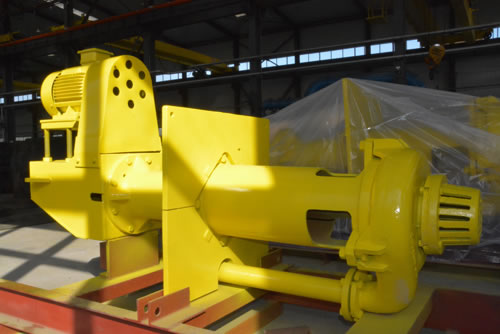

DV (R) Series Pompe de puisard lisier
