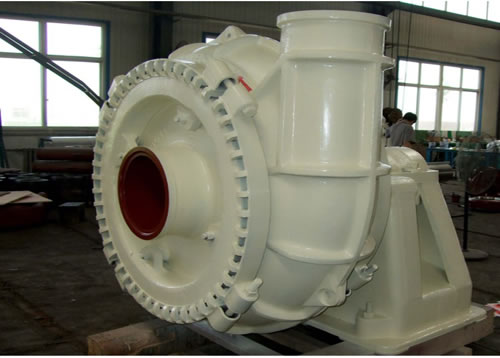

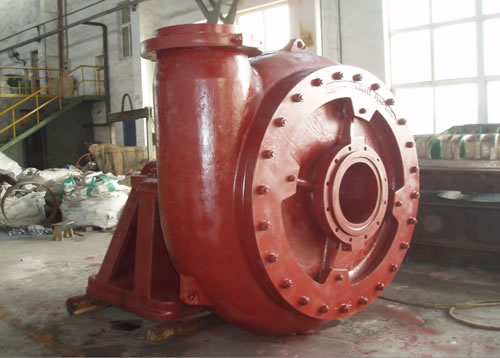

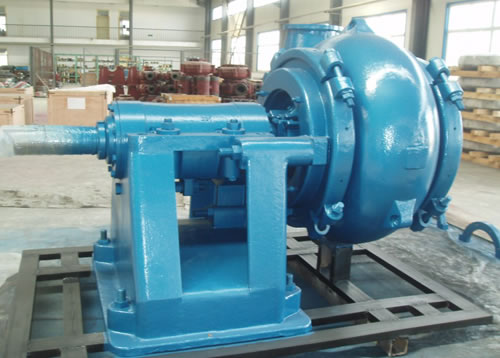

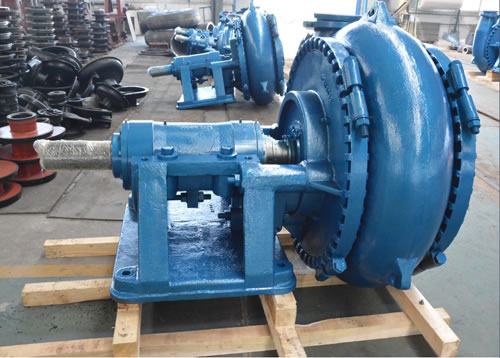

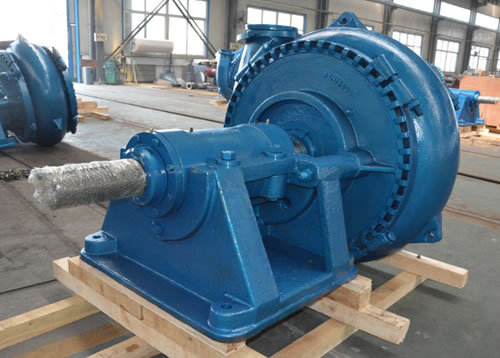

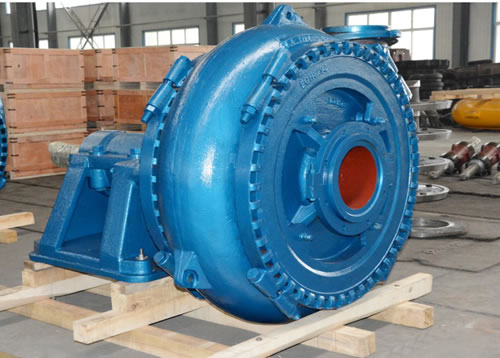

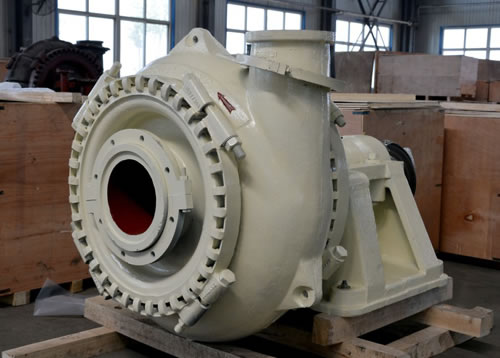

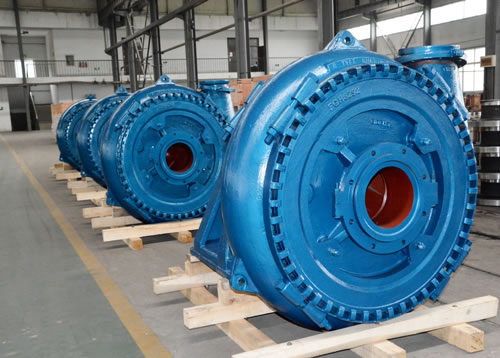

Pompe de Gravel, Pompe Chine boîtier unique

Description

Décharge Diamètre: 100-550mm
Capacité: 60-1060m3 / h
Chef: 10-110m

La construction de cette pompe série de gravier DG est en une seule étape, une seule aspiration, en porte à faux et horizontale. Ceci est une pompe à enveloppe unique. Selon le type de conduite, il peut être classé en deux types de structures typiques: auto transportant type de support, et la boîte de vitesses avec pompe ensemble. Type de lubrification peut adopter la graisse ou de l'huile de lubrification. Les pompes à gravier sont principalement utilisés pour la manutention continue du milieu abrasif fort qui contient trop grand solide pour être pompé par une pompe commune. Type de pompes de GH sont des pompes à gravier haute de la tête. Les pièces de la pompe humide sont faits de chrome Ni-hard et de haute résistant à l'usure alliage direction materials.The de rotation de la pompe est le sens horaire, l'affichage de la fin d'entraînement.

Applications de la pompe seul boîtier

La pompe de gravier minière est utilisé pour le cours de la rivière, réservoir dessalage, la remise en état du littoral, les étirements, l'exploitation minière en haute mer et de résidus d'acquisition, etc.

Caractéristiques de la DG Series Pompe Gravel

1. La structure de cette pompe série de gravier DG est principalement un seul boîtier et horizontale. La direction de sortie peut être positionné sur 360 °, facile à installer.
2. Composants arbre adopter la structure de cylindre, ce qui est pratique pour régler l'écart entre la roue et avant plaque d'usure. L'arbre utilise graissage.
3. Sceau arbre: Garniture d'entraînement d'expulsion, garniture d'étanchéité et le joint mécanique.
4. Broad passage d'écoulement & bon anti-cavitation propriété & Usure très efficace Résistance.
5. Conduite Méthode: V Belt Drive, Elastic Accouplement Transmission, Gear Box Drive, Fluid Coupling Transmission, variable dispositif d'entraînement de fréquence et de vitesse Thyristor Control.
6. Les pièces humides sont constitués d'alliages Ni-durs et haute chrome résistant à l'usure avec une bonne propriété anti-corrosive.
7. vitesses variables et modaux pour assurer le bon fonctionnement. En outre, Longue durée de vie et l'efficacité de fonctionnement élevée offrent des performances fiables dans un environnement d'exploitation difficile.

Tableau de sélection

Patameter Performatic

Paramètre

Type	Capacité (Q)		Tête (H)	La vitesse (n)	Max. Eff.	NPSH	Aspiration Dia.	Décharge Dia.	Max. Taille des particules admis	Poids
Type	(m³ / h)	(l / s)	(m)	(r / min)	(%)	(m)	(mm)	(mm)	(mm)	(kg)
DG150X100-D	36 ~ 252	10 ~ 70	3,5 ~ 51	600 ~ 1400	30 ~ 50	2.5 ~ 3.5	150	100	82	460
DG200X150-E	137 ~ 576	38 ~ 160	10 ~ 48	800 ~ 1400	50 ~ 60	3 ~ 4,5	200	150	127	1120
DG250X200-S	216 ~ 979	60 ~ 272	13 ~ 50	500 ~ 1000	45 ~ 65	3 ~ 7,5	250	200	178	2,285
DG300X250-G	360 ~ 1,512	100 ~ 420	11 ~ 58	400 ~ 850	50 ~ 70	2 ~ 4,5	300	250	220	4450
DG350X300-G	504 ~ 3168	140 ~ 880	6 ~ 66	300 ~ 700	60 ~ 68	2 ~ 8	350	300	240	5400
DG450X400-T	864 ~ 3816	240 ~ 1,060	9 ~ 48	250 ~ 500	60 ~ 72	3 ~ 6	450	400	254	10800
DG250X200H-S	396 ~ 1296	110 ~ 360	10 ~ 80	500 ~ 950	60 ~ 72	2 ~ 5	250	200	180	3188
DG300X400H-T	612 ~ 2,232	170 ~ 620	28 ~ 78	350 ~ 700	60 ~ 72	2 ~ 8	300	250	210	4638
DG400X350H-TU	720 ~ 3600	200 ~ 1000	20 ~ 72	300 ~ 500	60 ~ 72	3 ~ 6	400	350	230	12250

Dimension d'installation

Modal Outline Dimension
UN B C RÉ E F G D1 E1 G1 H Y JE N-d L M N
DG150X100-D 1006 492 432 213 38 75 289 - - - 54 164 65 4-Ф22 330 203 260
DG200X150-E 1,286 622 546 257 54 83 365 - - - 75 222 80 4-Ф29 392 295 352
DG250X200-S 1720 920 760 - - - - 640 70 780 90 280 120 4-Ф35 378 330 416
DG300X250-G 2,010 1,207 851 - - - - 749 64 876 152 356 140 4-Ф41 473 368 522
DG350X300-G 2,096 1,207 851 - - - - 749 64 876 152 356 140 4-Ф41 502 424 610
DG450X400-T 2320 1150 900 - - - - 880 80 1040 125 350 150 4-Ф48 538 439 692
DG250X200H-S 1,774 920 760 - - - - 640 70 780 90 280 120 4-Ф35 455 330 475
DG300X400H-T 2062 1,219 851 - - - - 749 64 876 152 356 140 4-Ф41 496 400 605
DG400X350H-TU 2367 1460 1,200 - - - - 860 95 1050 150 350 150 4-Ф70 649 448 765
Modal Outline Dimension Apport bride Dimension La bride de sortie Dimension Poids
P Q R S T U V W D0 D2 n-d1 n0 n2 n-d2
DG150X100-D 330 343 33 32 16 - 8 5 305 260 8-Ф19 254 210 4-Ф19 460
DG200X150-E 457 405 29 29 54 - 6 8 368 324 8-Ф19 305 260 8-Ф19 1120
DG250X200-S 450 533 48 41 - 102 8 6 457 406 8-Ф22 368 324 8-Ф19 2,285
DG300X250-G 851 665 48 49 238 - 10 8 527 470 12 Ф22 457 406 8-Ф22 4450
DG350X300-G 851 787 48 48 121 - 8 10 552 495 8-Ф22 527 470 12 Ф22 5400
DG450X400-T 650 921 64 64 - 274 8 10 705 641 16 Ф25 640 584 12 Ф25 10800
DG250X200H-S 450 620 48 42 - 206 8 6 457 406 8-Ф22 368 324 8-Ф19 3188
DG300X400H-T 851 800 60 60 40 - 10 8 533 476 8-Ф29 483 432 8-Ф25 4638
DG400X350H-TU 900 1008 72 82 - 120 8 10 650 600 12 Ф28 600 540 12 Ф28 12247
