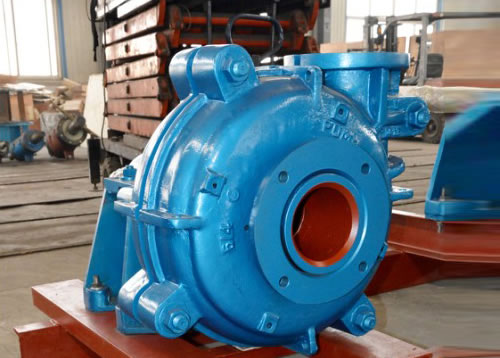

DH (R) Series Pompe lisier

Décharge Diamètre: 25-450mm
Capacité: 7-5000m³
Chef: 5-59m (seule étape)

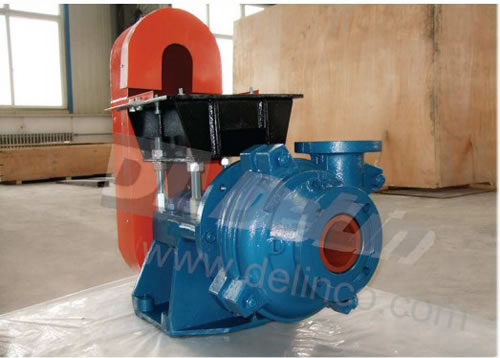

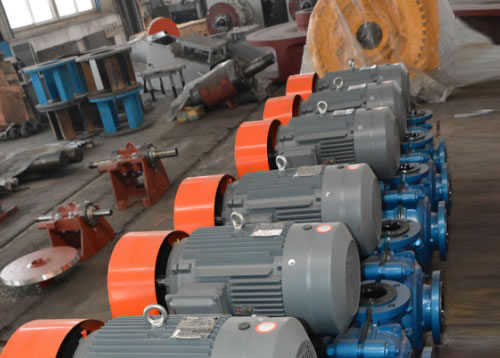

Comme l'un des plus grand pompe centrifuge fabrique en Chine, nous fournissons une gamme complète de solutions de pompage. Avec structure à double enveloppe, DH série (R) horizontales pompes à lisier disposent d'une grande efficacité, résistance à l'usure, une performance stable et une excellente interchangeabilité. Le matériau de revêtement et la roue adopte résistant à l'usure métal ou en caoutchouc. Décharge branche peut être positionné à 8 positions différentes à des intervalles de 45 °. En plus de cela, les pompes centrifuges de la série DH (R) peuvent passer à plusieurs étages, si le besoin se fait sentir. Et pour le type d'entraînement, il peut être fourni avec entraînement par courroie ou une configuration d'entraînement direct. Le sceau de l'arbre peut être adoptable du joint glande, joint d'expulsion ou le joint mécanique. La pompe doit tourner dans le sens horaire visualisation à partir d'une extrémité d'entraînement. Série DH (R) les pompes centrifuges horizontales consistent en une seule étape, revêtu de caoutchouc, double enveloppe, lourds, ou minières lourds horizontales pompes à lisier, idéal pour diverses applications où les solides filandreux longues ou grandes seront traitées.



Modal	UN	B	C	RÉ	U	E	F	G	H	J	K	L	M	N	V	T	S	n-d
40X25DH (R) -B	583	295	248	197	28	79	206	181	98	171	46	-----	143	254	181	38	24	4-Φ14
40X25DHH-C	759	406	311	254	42	121	306	270	194	254	----	11	175	356	252	48	32	4-θ19
50X40DH (R) -B	592	295	428	197	28	79	217	205	114	184	33	----	143	254	184	38	24	4-θ14
70X50DH (R) -C	768	406	311	254	42	121	281	238	138	210	71	----	175	356	233	48	32	4-θ19
70X50DHH-D	986	492	364	330	65	164	389	384	254	368	----	51	213	432	298	64	38	4-θ22
100X75DH (R) -C	843	406	311	254	42	121	354	292	149	262	24	----	185	356	270	48	32	4-θ19
100X75DHH-E	1,240	622	448	457	80	222	492	492	330	432	----	----	257	546	381	76	54	4-θ29
150X100DH (R) -D	1,021	492	364	330	65	164	421	406	229	338	11	----	213	432	318	64	38	4-θ22
150X100DH (E) -F	1,178	622	448	457	80	222	433	406	229	338	138	----	257	546	351	76	54	4-θ29
150X100DHH-S	1668	920	780	450	120	280	296	616	413	546	----	134	640	760	353	90	70	4-θ35
200X150DH (R) -F	1,302	622	448	457	80	222	557	551	318	460	----	62	257	546	402	76	54	4-θ29
200X150DH (R) -R	1,360	680	590	350	85	215	----	511	318	460	----	170	490	560	312	70	50	4-θ28
200X150DHH-T	2275	1150	1040	650	150	350	852	835	584	813	----	160	880	900	538	125	80	4-θ48
250X200DH (R) -F	1337	622	448	457	80	222	584	613	384	470	----	83	257	546	403	76	54	4-θ29
250X200DH (R) -R	1,395	680	590	350	85	215	----	613	384	470	----	190	490	560	314	70	50	4-θ28
250X200DH (R) -ST	1,748	1150	780	650	120	280	692	673	419	635	27	----	620	900	439	125	80	4-θ48
300X250DH (R) -ST	1,816	1150	780	650	120	280	762	775	464	674	----	65	620	900	461	125	80	4-θ48
350X300DH (R) -ST	1873	1150	780	650	120	280	812	937	629	832	----	224	620	900	486	125	80	4-θ48
400X350DH-ST	2320	1,460	1050	900	150	350	953	1,048	660	889	----	84	860	1,200	597	150	95	4-θ79
500X400DH-TU	2475	1460	1050	900	150	350	1100	1,420	940	1,230	----	420	860	1,200	615	150	95	4-θ79

	La bride d'entrée Dimension				La bride de sortie Dimension				Poids
Modèle	D0	D1	D2	N-D1	d0	d1	d2	n-d2	Métal	Caoutchouc
40X25DH (R) -B	152	38	114	4-θ16	165	25	127	4-θ16	91	77
40X25DHH-C	152	38	114	4-θ17	152	25	114	4-θ17	318	----
50X40DH (R) -B	184	51	146	4-θ19	165	38	127	4-θ19	104	118
70X50DH (R) -C	216	76	178	4-θ19	184	51	146	4-θ19	191	154
70X50DHH-D	216	76	178	8-θ19	203	51	165	4-θ19	750	----
100X75DH (R) -C	279	102	235	4-θ22	229	76	191	4-θ22	263	236
100X75DHH-E	254	102	210	8-θ19	254	76	210	8-θ19	1,250	----
150X100DH (R) -D	337	152	292	4-θ22	279	102	235	4-θ22	626	454
150X100DH (E) -F	337	152	292	4-θ22	279	102	235	4-θ22	728	635
150X100DHH-S	337	152	292	8-θ22	205	120	260	8-θ22	2,880	----
200X150DH (R) -F	406	203	356	8-θ22	268	152	321	8-θ21	1473	982
200X150DH (R) -R	406	203	356	8-θ22	368	152	321	8-θ22	1655	----
200X150DHH-T	432	203	375	8-θ29	432	152	375	8-θ29	6586	----
250X200DH (R) -F	502	254	445	8-θ29	432	203	375	8-θ29	1,625	1,202
250X200DH (R) -R	502	254	445	8-θ29	432	203	375	8-θ29	1836	----
250X200DH (R) -ST	502	254	445	8-θ29	432	203	375	8-θ29	3750	3130
300X250DH (R) -ST	527	305	470	12 θ25	527	254	470	12 θ25	4318	3357
350X300DH (R) -ST	585	356	521	12 θ25	552	305	495	12 θ25	6409	4672
400X350DH-ST	705	406	341	12 θ35	673	356	610	12 θ29	10000	----
500X400DH-TU	900	508	800	12 θ42	900	460	800	12 θ42	18864	15921
