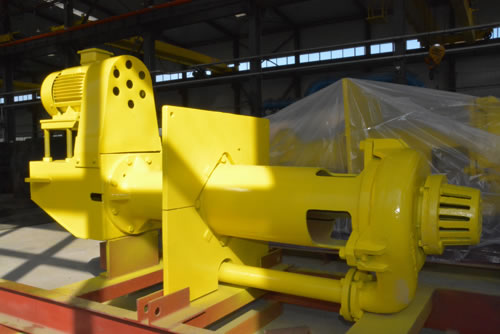

DV (R) سلسلة القرارة الطين مضخة

وصف

قطر: 40-300mm
القدرة: 12-1267m3 / ساعة
رئيس: 4-40m

نحن نقدم حلول الضخ المختلفة في الصين. تم تصميم مضخات مستنقع الطين لالعمودي ناتئ نوع مع غلاف واحد، شفط مزدوجة والتصميم المكره شبه مفتوح. يتم المكره من سبائك عالية الكروم أو المطاط. الفجوة بين المكره وبطانة هو قابل للتعديل، لضمان تشغيل عالية الكفاءة. هذه السلسلة من مضخات مستنقع الطين لا تحتاج إلى أي ختم رمح، ومصنوعة من أجزاء الرطب المضخات المطاط وتصطف الأجزاء الاتصال مع الطين مع المطاط. مضخة مستنقع العمودية يمكن استخدامها لتقديم عجائن تآكل. قد تكون مدفوعة المضخة بواسطة حزام أو اقتران مباشر. ينبغي أن تدوير العرض في اتجاه عقارب الساعة من نهاية محرك الأقراص.

تطبيق القرارة الطين مضخة

تم تصميم مضخات مستنقع الرأسية لتقديم تآكل، الجسيمات الكبيرة وعجائن الكثافة السكانية العالية. وتستخدم على نطاق واسع المضخات في المعادن والتعدين والفحم ومحطة توليد الكهرباء ومواد البناء والدوائر الصناعية وحماية البيئة، etc.

ملامح القرارة مضخة عمودية

1. تم تصميم هذا العمودية مضخة مستنقع الطين مع مظهر جميل، والتي يمكن تركيبها مباشرة إلى الحافظ أن ينقل سائل الإعلام، والمباعدة بين الادخار وتكلف saving.
2. دون ختم الميكانيكية، وهذه المضخة العمودية مستنقع لا يحتاج صيانة متكررة لختم الميكانيكية التي من السهل أن البالية، مما يقلل من التكاليف ويحسن كفاءة.
3. DV (R) سلسلة مضخة مستنقع الطين تتبنى فريد الطرد المركزي ضعف تصميم التوازن المكره لنقل وسائل الاعلام النظيفة التي لا تحتوي على المواد الصلبة مع انخفاض مستوى الضجيج وكفاءة عالية. وهي تعتمد أيضا مفتوحة ضعف تصميم التوازن المكره لنقل الشوائب التي تحتوي على المواد الصلبة وعجائن مع الألياف، مع سلاسة وأي انسداد.

اختيار الرسم البياني

patameter Performatic

معلمة

اكتب	المسموح التزاوج ماكس. الطاقة (كيلو واط)	مادة		الأداء مياه نظيفة					المكره
		بطانة	المكره	القدرة (Q)		رئيس (H)	السرعة (ن)	ماكس. ممثل المؤسسة.	عدد دوارات الريح	المكره ضياء (مم)
		بطانة	المكره	(متر مكعب / ساعة)	(لتر / ثانية)	(م)	(ص / دقيقة)	(٪)	عدد دوارات الريح	المكره ضياء (مم)
40 (L) DV	15	م	م	19 ~ 43	5.3 ~ 12	4.5 ~ 28.5	1000 ~ 2200	40	5	188
40 (L) DVR	15	R	R	18 ~ 40	5 ~ 11	4 ~ 26	1000 ~ 2200	40	5	188
65 (L) DV	30	م	م	23 ~ 111	6.4 ~ 30.8	5 ~ 29.5	700 ~ 1500	50	5	280
65 (L) DVR	30	R	R	23 ~ 105	6.4 ~ 29	5.5 ~ 30.5	500 ~ 1200	51	5	280
100 (L) DV	75	م	م	54 ~ 289	15 ~ 80	5 ~ 35	600 ~ 1200	56	5	370
100 (L) DVR	75	R	R	65 ~ 285	18 ~ 79	7.5 ~ 36	600 ~ 1200	62	5	370
150 (L) DV	110	م	م	108 ~ 480	30 ~ 133	8.5 ~ 40	500 ~ 1000	52	5	450
200 (L) DV	110	م	م	189 ~ 891	52.5 ~ 247.5	6.5 ~ 37	400 ~ 850	64	5	520
250 (L) DV	200	م	م	261 ~ 1089	72.5 ~ 302.5	7.5 ~ 33	400 ~ 750	60	5	575
300 (L) DV	200	م	م	288 ~ 1267	80 ~ 352	6.5 ~ 33	350 ~ 700	50	5	610
ملاحظة: 1. M: ارتداء المواد سبائك مقاومة 2. R: المطاط 3. L: نوع التمديد

تركيب البعد

مضخة			ا	ب	C	د		ه	F	G	H	J	φn	ك	م	N	P	Q	الوزن (كغ)	S	أداء شفة البعد
التفريغ ضياء (مم)	قاعدة	اكتب				معيار نوع	تمديد نوع														ΦD1	ΦD2	ΦD0	X-Φd
40	P (L)	DV	137	285	153	900 * 1200	1800 *	500	500	450	450	205	18	174	1113	675	248	629	285	280	127	40	98	4-Φ16
		DVR	140	265	175		2500
65	Q (L)	DV	227	399	231	900 * 1200 * 1500	1800 * 2000 2500	680	680	620	285	400	18	393	1390	1020	290	681	432	350	178	65	140	4-Φ19
		DVR	230	380	260										1396
100	R (L)	DV	265	538	317	1200 1500 * 1800 2000 2400	2400 2700 * 3000 3200	1000	870	800	930	400	22	393	1803	1020	416	960	876	350	229	100	191	8-Φ19
		DVR	266	535	332										1809
150	S (V)	DV	390	670	365	1200 1500 * 1800	2800 * 3200 3400 3600	1100	1100	1030	1030	500	28	475	2186	1200	476	1011	1737	350	280	150	241	8-Φ22
		DVR	395	670	400										2194
200	S (L)	DV	450	805	440	1200 1500 * 1800	2800 * 3200 3600	1300	1200	1100	1200	600	28	550	2191	1300	476	1011	2800	350	343	200	298	8-Φ22
															2191
250	T (L)	DV	500	930	470	1800 2100 * 2400	2800 * 3200 3600	1750	1450	1350	2650	700	48	685	2572	1750	561	1246	3700	400	406	250	362	12-Φ25
		DVR													2572
300		DV	500	1170	559	1800 2100 2400	2800 * 3200 3600	1750	1450	1350	700	700	48	700	2476	1750	561	1246	4500	400	483	300	432	12-Φ25
		DVR	400	1090	630										2832
ملاحظة: حجم L: 0، 300، 600، 900، 1200، 1800، مضخة قياسي: L = 0. نطاق البعد من مرشح إلى قاع البركة: 300-500mm.
