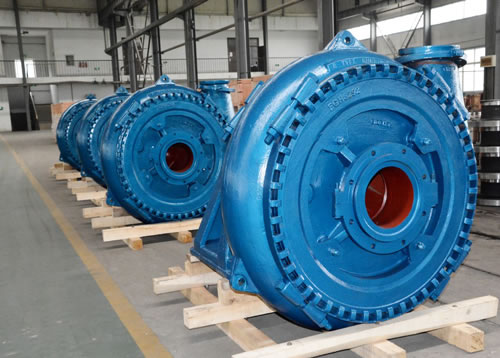

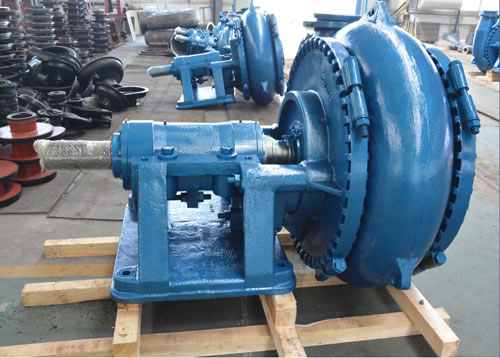

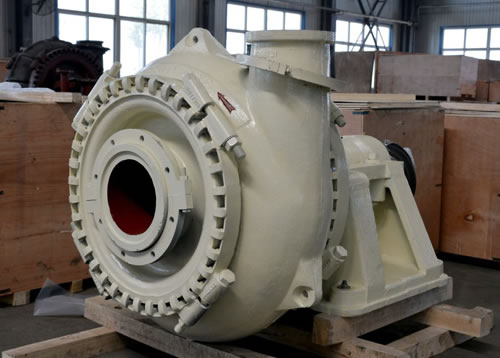

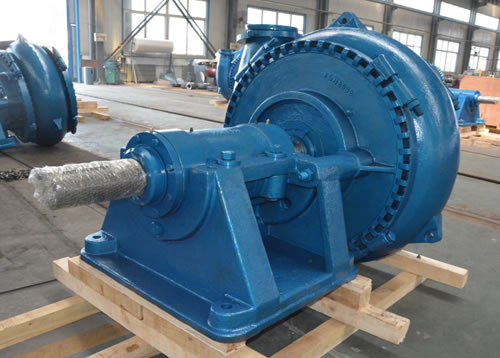

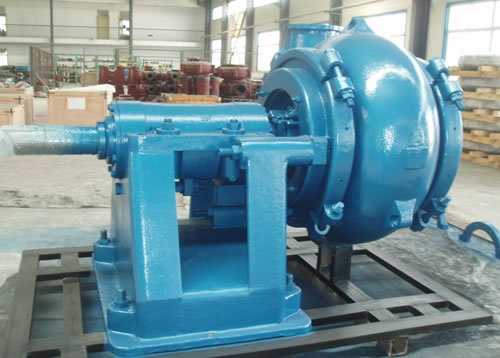

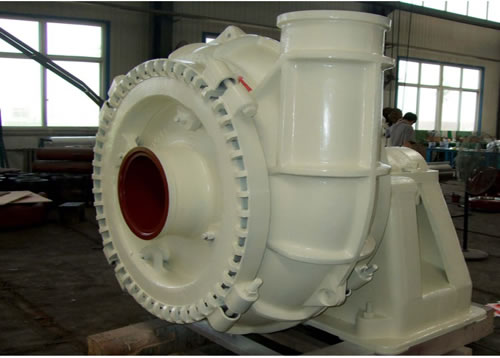

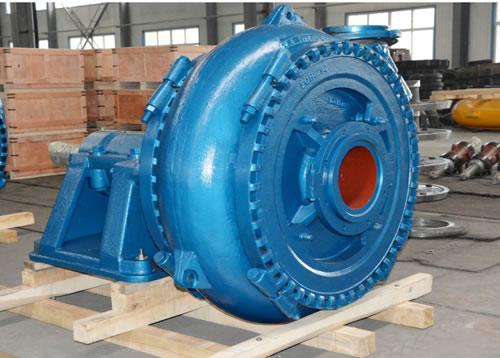

المديرية العامة للسلسلة مضخة الحصى

وصف

التفريغ قطر: 100-550mm
القدرة: 60-1060m3 / ساعة
الرأس: 10-110m

بناء هذا DG سلسلة مضخة الحصى هو مرحلة واحدة، واحد شفط، الكابولي والأفقي. هذا هو غلاف المضخة واحدة. وفقا لنوع القيادة، فإنه يمكن تصنيفها إلى نوعين من الهياكل النموذجية: الذاتي التي تحمل نوعا قوس، وعلبة تروس مع مضخة معا. يمكن نوع التشحيم تعتمد الشحوم أو زيت التشحيم. يتم استخدام مضخات الحصى أساسا للتعامل المستمر للالمتوسطة جلخ القوي الذي يحتوي على مادة صلبة أكبر من أن يتم ضخها بواسطة مضخة المشتركة. نوع مضخات GH هي ضخ الحصى رئيس عالية. مصنوعة من أجزاء المضخة الرطب من الكروم ني الصعب وارتفاع مقاومة للاهتراء سبائك الاتجاه مواد من دوران المضخة في اتجاه عقارب الساعة، وعرض من نهاية محرك الأقراص.

تطبيقات مضخة واحدة الغلاف

يتم استخدام مضخة الحصى التعدين لمجرى النهر، خزان تحلية، واستصلاح المناطق الساحلية، وتمتد والتعدين في أعماق البحار والمخلفات اكتساب الخ

ملامح DG سلسلة مضخة الحصى

1. هيكل من هذا DG سلسلة مضخة الحصى بشكل رئيسي واحد غلاف والأفقي. الاتجاه منفذ يمكن وضع 360 درجة، وسهلة التركيب.
2. مكونات رمح تبني هيكل اسطوانة، وهو مناسب لضبط الفجوة بين المكره والجبهة ارتداء لوحة. يستخدم رمح الشحوم التشحيم.
3. ختم رمح: ختم محرك طارد، والتعبئة الختم، وختم الميكانيكية.
4. ممر واسع تدفق & جيد لمكافحة التجويف الملكية & مقاومة التآكل عالية الكفاءة.
5. طريقة لتعليم قيادة السيارات: V حزام الصلب، مطاطا شافت اقتران ناقل الحركة، صندوق التروس محرك، السائل اقتران نقل، محرك التردد المتغير جهاز والثايرستور السرعة Control.
6. مصنوعة من أجزاء الرطب من سبائك مقاومة للاهتراء ني الصعبة وارتفاع الكروم مع جيدة الملكية المضادة للتآكل.
7. سرعات متغير وشرطية لضمان التشغيل السلس. بالإضافة إلى ذلك، الخدمة الطويلة في الحياة وكفاءة تشغيل عالية توفر أداء موثوق بها في بيئة التشغيل الصعبة.

اختيار الرسم البياني

patameter Performatic

معلمة

اكتب	القدرة (Q)		رئيس (H)	السرعة (ن)	ماكس. ممثل المؤسسة.	NPSH	شفط ضياء.	أداء ضياء.	ماكس. الجسيمات حجم مسموح به	الوزن
اكتب	(متر مكعب / ساعة)	(لتر / ثانية)	(م)	(ص / دقيقة)	(٪)	(م)	(مم)	(مم)	(مم)	(كجم)
DG150X100-D	36 ~ 252	10 ~ 70	3.5 ~ 51	600 ~ 1400	30 ~ 50	2.5 ~ 3.5	150	100	82	460
DG200X150-E	137 ~ 576	38 ~ 160	10 ~ 48	800 ~ 1400	50 ~ 60	3 ~ 4.5	200	150	127	1120
DG250X200-S	216 ~ 979	60 ~ 272	13 ~ 50	500 ~ 1000	45 ~ 65	3 ~ 7.5	250	200	178	2285
DG300X250-G	360 ~ 1512	100 ~ 420	11 ~ 58	400 ~ 850	50 ~ 70	2 ~ 4.5	300	250	220	4450
DG350X300-G	504 ~ 3168	140 ~ 880	6 ~ 66	300 ~ 700	60 ~ 68	2 ~ 8	350	300	240	5400
DG450X400-T	864 ~ 3816	240 ~ 1060	9 ~ 48	250 ~ 500	60 ~ 72	3 ~ 6	450	400	254	10800
DG250X200H-S	396 ~ 1296	110 ~ 360	10 ~ 80	500 ~ 950	60 ~ 72	2 ~ 5	250	200	180	3188
DG300X400H-T	612 ~ 2232	170 ~ 620	28 ~ 78	350 ~ 700	60 ~ 72	2 ~ 8	300	250	210	4638
DG400X350H-TU	720 ~ 3600	200 ~ 1000	20 ~ 72	300 ~ 500	60 ~ 72	3 ~ 6	400	350	230	12250

تركيب البعد

شكلي مخطط البعد
ا ب C د ه F G D1 E1 G1 H Y أنا N-د L م N
DG150X100-D 1006 492 432 213 38 75 289 - - - 54 164 65 4-Ф22 330 203 260
DG200X150-E 1286 622 546 257 54 83 365 - - - 75 222 80 4-Ф29 392 295 352
DG250X200-S 1720 920 760 - - - - 640 70 780 90 280 120 4-Ф35 378 330 416
DG300X250-G 2010 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 473 368 522
DG350X300-G 2096 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 502 424 610
DG450X400-T 2320 1150 900 - - - - 880 80 1040 125 350 150 4-Ф48 538 439 692
DG250X200H-S 1774 920 760 - - - - 640 70 780 90 280 120 4-Ф35 455 330 475
DG300X400H-T 2062 1219 851 - - - - 749 64 876 152 356 140 4-Ф41 496 400 605
DG400X350H-TU 2367 1460 1200 - - - - 860 95 1050 150 350 150 4-Ф70 649 448 765
شكلي مخطط البعد المدخول شفة البعد منفذ شفة البعد الوزن
P Q R S ت U الخامس W D0 D2 ن-D1 N0 N2 ن-D2
DG150X100-D 330 343 33 32 16 - 8 5 305 260 8-Ф19 254 210 4-Ф19 460
DG200X150-E 457 405 29 29 54 - 6 8 368 324 8-Ф19 305 260 8-Ф19 1120
DG250X200-S 450 533 48 41 - 102 8 6 457 406 8-Ф22 368 324 8-Ф19 2285
DG300X250-G 851 665 48 49 238 - 10 8 527 470 12-Ф22 457 406 8-Ф22 4450
DG350X300-G 851 787 48 48 121 - 8 10 552 495 8-Ф22 527 470 12-Ф22 5400
DG450X400-T 650 921 64 64 - 274 8 10 705 641 16-Ф25 640 584 12-Ф25 10800
DG250X200H-S 450 620 48 42 - 206 8 6 457 406 8-Ф22 368 324 8-Ф19 3188
DG300X400H-T 851 800 60 60 40 - 10 8 533 476 8-Ф29 483 432 8-Ф25 4638
DG400X350H-TU 900 1008 72 82 - 120 8 10 650 600 12-Ф28 600 540 12-Ф28 12247

شكلي	مخطط البعد
شكلي	ا	ب	C	د	ه	F	G	D1	E1	G1	H	Y	أنا	N-د	L	م	N
DG150X100-D	1006	492	432	213	38	75	289	-	-	-	54	164	65	4-Ф22	330	203	260
DG200X150-E	1286	622	546	257	54	83	365	-	-	-	75	222	80	4-Ф29	392	295	352
DG250X200-S	1720	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	378	330	416
DG300X250-G	2010	1207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	473	368	522
DG350X300-G	2096	1207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	502	424	610
DG450X400-T	2320	1150	900	-	-	-	-	880	80	1040	125	350	150	4-Ф48	538	439	692
DG250X200H-S	1774	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	455	330	475
DG300X400H-T	2062	1219	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	496	400	605
DG400X350H-TU	2367	1460	1200	-	-	-	-	860	95	1050	150	350	150	4-Ф70	649	448	765

شكلي	مخطط البعد								المدخول شفة البعد			منفذ شفة البعد			الوزن
شكلي	P	Q	R	S	ت	U	الخامس	W	D0	D2	ن-D1	N0	N2	ن-D2	الوزن
DG150X100-D	330	343	33	32	16	-	8	5	305	260	8-Ф19	254	210	4-Ф19	460
DG200X150-E	457	405	29	29	54	-	6	8	368	324	8-Ф19	305	260	8-Ф19	1120
DG250X200-S	450	533	48	41	-	102	8	6	457	406	8-Ф22	368	324	8-Ф19	2285
DG300X250-G	851	665	48	49	238	-	10	8	527	470	12-Ф22	457	406	8-Ф22	4450
DG350X300-G	851	787	48	48	121	-	8	10	552	495	8-Ф22	527	470	12-Ф22	5400
DG450X400-T	650	921	64	64	-	274	8	10	705	641	16-Ф25	640	584	12-Ф25	10800
DG250X200H-S	450	620	48	42	-	206	8	6	457	406	8-Ф22	368	324	8-Ф19	3188
DG300X400H-T	851	800	60	60	40	-	10	8	533	476	8-Ф29	483	432	8-Ф25	4638
DG400X350H-TU	900	1008	72	82	-	120	8	10	650	600	12-Ф28	600	540	12-Ф28	12247
