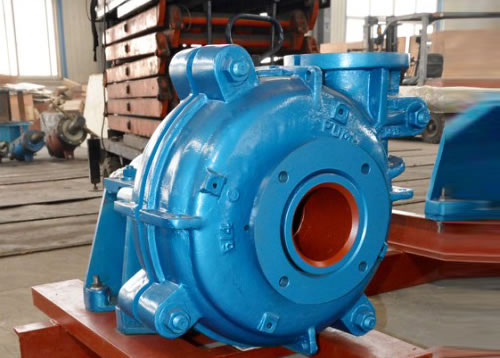

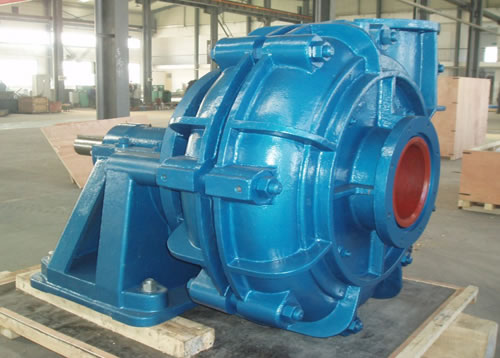

DH (R) سلسلة مضخة الطين

وصف

المعلمة الرئيسية

تفريغ القطر: 25-450mm
القدرة: 7-5000m³
رئيس: 5-59m (وحيد المرحلة)

نموذج التضمين Slurry Pumps

وصف دقيق

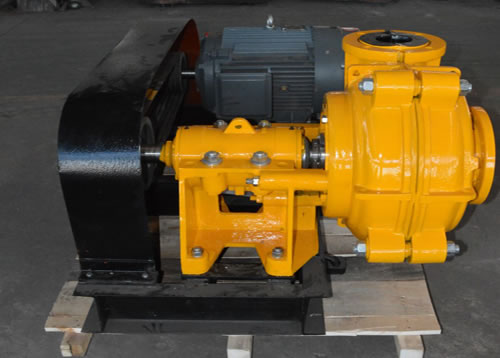

باعتبارها واحدة من أكبر مضخة طرد مركزي تصنع في الصين، ونحن نقدم مجموعة كاملة من حلول الضخ. مع البناء غلاف مزدوج، DH (R) سلسلة مضخات الطين الأفقية تتميز بكفاءة عالية، وارتداء المقاومة، والأداء المستقر والقابلية الممتازة. المواد من بطانة والمكره تعتمد ارتداء مقاومة المعدن أو المطاط. يمكن وضعه فرع التفريغ في 8 مواقع مختلفة على فترات من 45 درجة. بالإضافة إلى ذلك، يمكن DH (R) سلسلة مضخات الطرد المركزي متعدد المراحل الترقية إلى، إذا دعت الحاجة إلى ذلك. وبالنسبة لنوع محرك الأقراص، فإنه يمكن توفيره مع محرك V-حزام أو تكوين محرك الأقراص المباشر. ختم رمح قد يكون تبنيهم من ختم غدة، وختم طارد أو ختم الميكانيكية. مضخة يجب تدوير العرض في اتجاه عقارب الساعة من نهاية القيادة. تتكون DH (R) سلسلة مضخات الطرد المركزي الأفقي من مرحلة واحدة، والمطاط مبطنة، غلاف مزدوج، واجبا ثقيلا، أو التعدين الثقيلة مضخات الطين الأفقية، مثالية لمختلف التطبيقات حيث سيتم التعامل مع المواد الصلبة مفتول العضلات طويلة أو كبيرة.

تطبيق DH (R) سلسلة أفقي مضخة الطين

وDH (R) سلسلة أفقية مضخات الطين هي مناسبة لتقديم جلخ، عجائن كثافة عالية في الصناعات المعدنية والتعدين والفحم، والطاقة، وهلم جرا، على سبيل المثال، وخام خام، باعتدال، يركز ومخلفات الخ

اختيار الرسم البياني

Slurry Pumps

patameter Performatic

اكتب	المسموح به حصيرة كحد أقصى. (كيلو واط)	مادة		الأداء التخليص الماء						المكره
		بطانة	المكره	القدرة (Q)		رئيس (H)	السرعة (ن)	ماكس. كفاءة	NPSH	المكره رقم	المكره ضياء.
		بطانة	المكره	متر مكعب / ساعة	لتر / ثانية	م	دورة / دقيقة.	٪	م
40X25DH (R) -B	15	م	م	12،6-26،8	3،5-8	6-68	1200-3800	40	2--4	5	152
40X25DH (R) -B	15	RU	RU	10،8-25،2	3-7	7-52	1400-3400	35	04/02	3	152
40X25DHH-C	30	م	م	16،2-34،2	4،5-9،5	25-92	1400-2200	20	2-5،5	5	330
50X40DH (R) -B	15	م	م	32،4 حتي 72	9--20	6-58	1200-3200	45	3،5-8	5	184
50X40DH (R) -B	15	RU	RU	25،2 حتي 54	7--15	5،5 حتي 41	1000-2600	50	2.5-5	5	178
70X50DH (R) -C	30	م	م	39،6-86،4	11--24	12-64	1300-2700	55	4--6	5	214
70X50DH (R) -C	30	RU	RU	36-75،6	10--21	13-46	1300-2300	60	2--4	5	213
70X50DHH-D	60	م	م	68،4-136،8	19-38	25-87	850-1400	47	3-7،5	5	457
100X75DH (R) -C	30	م	م	86،4-198	24-55	9-52	1000-2200	71	4--6	5	245
100X75DH (R) -C	30	RU	RU	79،2-180	22-50	5-34،5	800-1800	59	3--5	5	245
100X75DHH-E	120	م	م	126-252	35-70	12-97	600-1400	50	2--5	5	508
150X100DH (R) -D	60	م	م	162-360	40-100	12-56	800-1550	65	5--8	5	365
150X100DH (R) -D	60	RU	RU	144-324	40-90	12-45	800-1350	65	3--5	5	365
150X100DHH-S	560	م	م	324-720	90-200	30-118	600-1000	64	3--8	5	711
200X150DH (R) -R	300	م	م	360-828	100-230	10-61	500-1140	72	2--9	5	510
200X150DH (R) -R	300	RU	RU	324-720	90-200	7-49	400-1000	65	5--10	5	510
250X200DH-E	120	م	م	666-1440	185-400	14-60	600-1100	73	4--10	5	549
250X200DH (R-ST)	560	م	م	612-1368	170-380	11-61	400-850	71	4--10	5	686
250X200DH (R-ST)	560	RU	RU	540-1188	150-330	12-50	400-750	75	4--12	5	686
300X250DH (R) -ST	560	م	م	936-1980	260-550	7-68	300-800	82	6	5	762
300X250DH (R) -ST	560	RU	RU	720-1620	200-450	7-45	300-650	80	2،5-7،5	5	762
350X300DH (R) -ST	560	م	م	1260-2722	350-770	13-63	300-600	77	10/03	5	965
350X300DH (R) -ST	560	RU	RU	1152-2520	320-700	13-44	300-500	79	3-8	5	965
400X350DH-TU	1200	م	م	1368-3060	380-850	11-63	250-550	79	10/04	5	1067
500X400DH-TU	1200	م	م	2520-5400	700-1500	13-57	200-400	85	10/05	5	1370
ملاحظة:

تركيب البعد

شكلي	ا	ب	C	د	U	ه	F	G	H	J	ك	L	م	N	الخامس	ت	S	ن-د
40X25DH (R) -B	583	295	248	197	28	79	206	181	98	171	46	-----	143	254	181	38	24	4-Φ14
40X25DHH-C	759	406	311	254	42	121	306	270	194	254	----	11	175	356	252	48	32	4-θ19
50X40DH (R) -B	592	295	428	197	28	79	217	205	114	184	33	----	143	254	184	38	24	4-θ14
70X50DH (R) -C	768	406	311	254	42	121	281	238	138	210	71	----	175	356	233	48	32	4-θ19
70X50DHH-D	986	492	364	330	65	164	389	384	254	368	----	51	213	432	298	64	38	4-θ22
100X75DH (R) -C	843	406	311	254	42	121	354	292	149	262	24	----	185	356	270	48	32	4-θ19
100X75DHH-E	1240	622	448	457	80	222	492	492	330	432	----	----	257	546	381	76	54	4-θ29
150X100DH (R) -D	1021	492	364	330	65	164	421	406	229	338	11	----	213	432	318	64	38	4-θ22
150X100DH (E) -E	1178	622	448	457	80	222	433	406	229	338	138	----	257	546	351	76	54	4-θ29
150X100DHH-S	1668	920	780	450	120	280	296	616	413	546	----	134	640	760	353	90	70	4-θ35
200X150DH (R) -E	1302	622	448	457	80	222	557	551	318	460	----	62	257	546	402	76	54	4-θ29
200X150DH (R) -R	1360	680	590	350	85	215	----	511	318	460	----	170	490	560	312	70	50	4-θ28
200X150DHH-T	2275	1150	1040	650	150	350	852	835	584	813	----	160	880	900	538	125	80	4-θ48
250X200DH (R) -E	1337	622	448	457	80	222	584	613	384	470	----	83	257	546	403	76	54	4-θ29
250X200DH (R) -R	1395	680	590	350	85	215	----	613	384	470	----	190	490	560	314	70	50	4-θ28
250X200DH (R) -ST	1748	1150	780	650	120	280	692	673	419	635	27	----	620	900	439	125	80	4-θ48
300X250DH (R) -ST	1816	1150	780	650	120	280	762	775	464	674	----	65	620	900	461	125	80	4-θ48
350X300DH (R) -ST	1873	1150	780	650	120	280	812	937	629	832	----	224	620	900	486	125	80	4-θ48
400X350DH-ST	2320	1460	1050	900	150	350	953	1048	660	889	----	84	860	1200	597	150	95	4-θ79
500X400DH-TU	2475	1460	1050	900	150	350	1100	1420	940	1230	----	420	860	1200	615	150	95	4-θ79

	مدخل شفة البعد				منفذ شفة البعد				الوزن
نموذج	D0	D1	D2	N-D1	D0	D1	D2	ن-D2	معدن	مطاط
40X25DH (R) -B	152	38	114	4-θ16	165	25	127	4-θ16	91	77
40X25DHH-C	152	38	114	4-θ17	152	25	114	4-θ17	318	----
50X40DH (R) -B	184	51	146	4-θ19	165	38	127	4-θ19	104	118
70X50DH (R) -C	216	76	178	4-θ19	184	51	146	4-θ19	191	154
70X50DHH-D	216	76	178	8-θ19	203	51	165	4-θ19	750	----
100X75DH (R) -C	279	102	235	4-θ22	229	76	191	4-θ22	263	236
100X75DHH-E	254	102	210	8-θ19	254	76	210	8-θ19	1250	----
150X100DH (R) -D	337	152	292	4-θ22	279	102	235	4-θ22	626	454
150X100DH (E) -E	337	152	292	4-θ22	279	102	235	4-θ22	728	635
150X100DHH-S	337	152	292	8-θ22	205	120	260	8-θ22	2880	----
200X150DH (R) -E	406	203	356	8-θ22	268	152	321	8-θ21	1473	982
200X150DH (R) -R	406	203	356	8-θ22	368	152	321	8-θ22	1655	----
200X150DHH-T	432	203	375	8-θ29	432	152	375	8-θ29	6586	----
250X200DH (R) -E	502	254	445	8-θ29	432	203	375	8-θ29	1625	1202
250X200DH (R) -R	502	254	445	8-θ29	432	203	375	8-θ29	1836	----
250X200DH (R) -ST	502	254	445	8-θ29	432	203	375	8-θ29	3750	3130
300X250DH (R) -ST	527	305	470	12-θ25	527	254	470	12-θ25	4318	3357
350X300DH (R) -ST	585	356	521	12-θ25	552	305	495	12-θ25	6409	4672
400X350DH-ST	705	406	341	12-θ35	673	356	610	12-θ29	10000	----
500X400DH-TU	900	508	800	12-θ42	900	460	800	12-θ42	18864	15921
