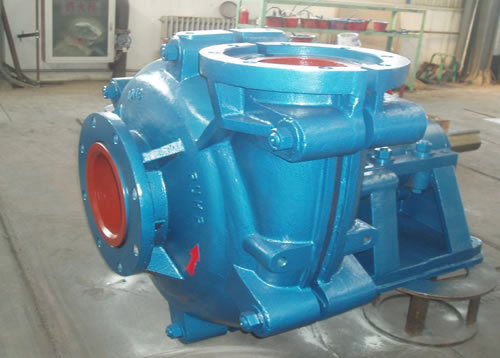

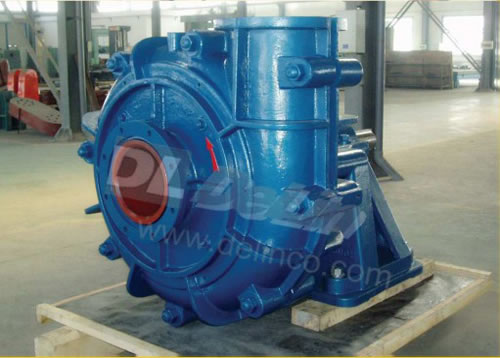

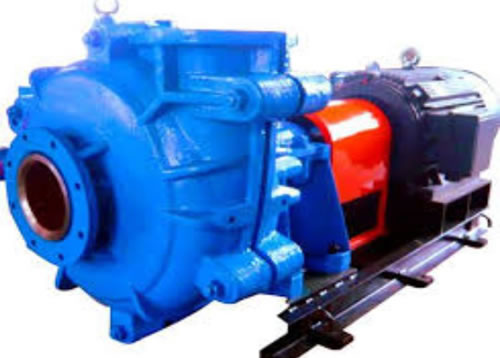

DM (R) серии шламовые насосы

Описание

Диаметр: 25-650mm
Вместимость: 2-9500m3 / ч
Руководитель: 10-55m (одноступенчатый)

Двухместный строительство корпуса. Это признакам с высокой эффективностью, износостойкость, стабильную работу и отличный interchangeability.The материала лайнера и колесо принимает износостойких металла или резины, разряд филиал можно расположить на 8 различных должностях в интервалах 45 градусов, насосы могут быть установлен в многоступенчатом исполнении, может быть вызвано пояса или прямого coupling.The печатью вала может быть усыновлен железы уплотнения, печать винта или механического уплотнения. Насос должен вращаться по часовой стрелке осмотр от вождения конец.

Применение горизонтального насоса

Delin ДМ (R) серии шламовые насосы предназначены для доставки абразивные средним и низким суспензий плотности в металлургической, горнодобывающей, угольной промышленности и энергетики, и т.д. Например, суспензия доставки в горнодобывающей, металлургической, электростанции, сталелитейном заводе и химической промышленности, и т.д. .

Особенности горизонтальной насос

1. DM (R) серии шламовый насос предназначен с двойным casing.
2. Высокая эффективность, износостойкость, стабильность работы и общее взаимозаменяемость являются основными особенностями этой серии горизонтальной насоса.
3. Материал вкладыша и крыльчатки принимает износостойкой резины или металла для нашего горизонтального насоса.
4. Сброс ветви можно расположить на 8 различных положениях с интервалом в 45 °.
5. Как и в других наших рядов горизонтальной насоса, Д. (R) серии шламовый насос может быть установлен в многоступенчатом исполнении, и управляется ремня или прямой связи.
6. Уплотнение вала может принять железы уплотнения, печать винта или механическое уплотнение.
7. Насос должен вращаться по часовой стрелке осмотр от вождения конец.

Таблица выбора

Performatic patameter

Параметр

Тип	Допустимая Спаривание Макс. Мощность (кВт)	Материал		Чистая вода Производительность						Крыльчатка
		Вкладыш	Крыльчатка	Емкость (Q)		Руководитель (Н)	Скорость (п)	Максимум. Эфф.	Кавитационный	Количество лопастей	Рабочее колесо диам. (Мм)
		Вкладыш	Крыльчатка	(м³ / ч)	(л / с)	(м)	(об / мин)	(%)	(м)	Количество лопастей	Рабочее колесо диам. (Мм)
25X20DM-А	7.5	М	М	2.34 ~ 10.8	0,65 ~ 3	6 ~ 37	1 400 ~ 3000	30	-	4	152.4
75X50DM-Б	15	М	М	16.2 ~ 76	4.5 ~ 20	9 ~ 44	1 400 2 800 ~	55	-	4	190
100X75DM-С	30	М	М	18 ~ 151	5 ~ 42	4 ~ 45	900 ~ 2 400	57	-	4	229
150X100DM-D	60	М	М	50 ~ 252	14 ~ 70	7 ~ 46	800 ~ 1800	60	2 ~ 3.5	4	305
200X150DM-E	120	М	М	115 ~ 486	32 ~ 135	12 ~ 51.5	800 ~ 1 500	65	2 ~ 6	4	381
250X200DM-E	120	М	М	234 ~ 910	65 ~ 253	9.5 ~ 40	600 ~ 1100	64	3 ~ 6	4	457
300X250DM-S	120	М	М	396 ~ +1425	110 ~ 396	8 ~ 30	500 ~ 800	77	2 ~ 10	5	550
350X300DM-S	560	М	М	468 ~ 2 538	130 ~ 705	8 ~ 60	400 ~ 950	79	2 ~ 10	5	653
400X350DM-S	560	М	М	650 ~ 2 800	180 ~ 780	10 ~ 59	400 ~ 840	81	3 ~ 10	5	735
450X400DM (R) -ST	560	М	М	720 ~ 3312	200 ~ 920	7 ~ 51	300 ~ 700	80	2 ~ 10	5	825
450X400DM (R) -ST	560	М	М	756 ~ 3312	210 ~ 920	7 ~ 37.5	6300 ~ 600	85	2 ~ 8	5	825
500X450DM (R) -ST	560	М	М	1008 ~ 4356	280 ~ 1 210	9 ~ 48	300 ~ 600	80	2 ~ 9	5	933
500X450DM (R) -ST	560	RU	RU	1 080 ~ 4356	300 ~ 1 210	9 ~ 40	300 ~ 550	87	3 ~ 10	5	933
650X550DM (R) -tu	1 200	М	М	1980 ~ 7920	560 ~ 2 200	10 ~ 50	250 ~ 475	86	4 ~ 10	5	1213
650X550DM (R) -tu	1 200	RU	RU	1980 ~ 7920	700 ~ 2530	10 ~ 50	250 ~ 475	86	4 ~ 10	5	1213
Примечание:

Установка Размеры

Модель	План измерение
Модель		В	С	D	Е	F	Г	н-г	Н	J	К	L	М	N
25X20DM-А	461	159	241	286	25	210	28	4-Ф18	57	20	145	89	90	86
75X50DM-Б	642	143	254	295	24	248	38	4-Ф14	80	28	197	191	136	114
100X75DM-С	813	175	358	406	32	311	48	4-Ф19	120	42	254	253	163	146
150X100DM-D	950	213	432	492	38	364	64	4-Ф22	163	65	330	280	187	190
200X150DM-E	1 218	257	546	622	54	448	76	4-Ф29	220	80	457	376	237	248
250X200DM-E	1334	257	546	622	54	448	76	4-Ф29	220	80	457	413	306	292
300X250DM-S	1406	490	560	680	50	590	70	4-Ф28	216	85	350	322	324	438
350X300DM-S	1 720	640	760	920	70	780	90	4-Ф35	280	120	450	415	300	475
400X350DM-S	1 776	640	760	920	70	780	90	4-Ф35	280	120	650	425	340	530
450X400DM (R) -ST	1 840	620	900	1150	80	780	125	4-Ф48	280	120	650	480	375	600
500X450DM (R) -ST	1 875	620	900	1150	80	780	125	4-Ф48	280	120	650	5 часов	400	660
650X550DM (R) -tu	2400	860	1 200	1 460	95	1050	150	4-Ф79	350	150	900	625	5 часов	860

Модель	Насос Руководитель Размер				Входной фланец Размеры				Выход Фланец измерение
Модель	S	Q	Р	П	Дн	Я БЫ	С-С ВЕТ. Отверстия	Отверстия	Дн	Я БЫ	С-С ВЕТ. Отверстия	Отверстия
25X20DM-А	144	-	-	128	114	25	83	4-Ф14	102	20	73	4-Ф14
75X50DM-Б	-	155	-	163	184	75	146	4-Ф19	165	50	127	4-Ф19
100X75DM-С	102	-	-	204	229	100	191	4-Ф19	203	75	165	4-Ф19
150X100DM-D	118	-	-	262	305	150	260	4-Ф22	229	100	191	4-Ф22
200X150DM-E	155	-	-	324	368	200	324	4-Ф19	305	150	260	4-Ф19
250X200DM-E	199	-	-	401	445	250	394	8-Ф22	382	200	337	8-Ф22
300X250DM-S	257	476	603	470	552	305	495	8-Ф32	483	254	425	8-Ф22
350X300DM-S	165	599	634	570	560	350	5 часов	12-Ф26	530	300	470	12-Ф26
400X350DM-S	295	643	691	620	640	400	580	12-Ф26	590	350	530	12-Ф26
450X400DM (R) -ST	343	747	809	740	720	450	650	12-Ф33	685	400	615	12-Ф33
500X450DM (R) -ST	375	814	872	800	770	5 часов	700	12-Ф33	740	450	670	12-Ф33
650X550DM (R) -tu	453	1055	1142	975	975	650	880	12-Ф39	900	350	800	12-Ф39
